Высота розеток: оптимальная высота и нормативы установки. 115 фото и описание стандартов

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

• для бойлера 1,5 м;
• для фена, бритвы – 1 м;
• для стиральной машины не ниже метра.

Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

• 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
• 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
• 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

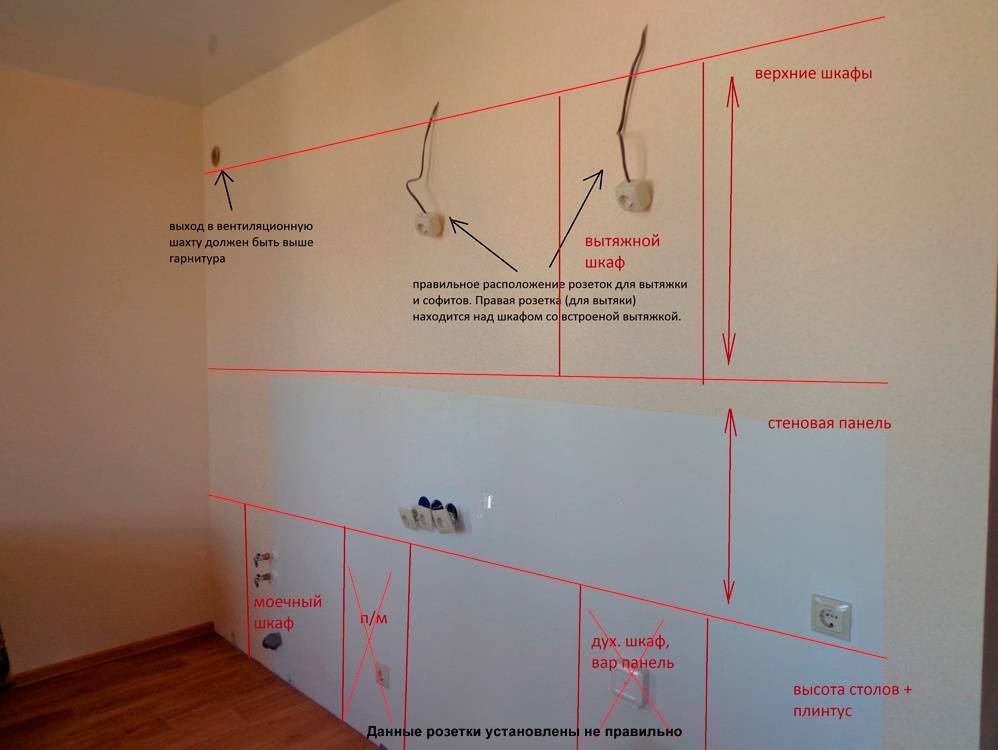

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

• удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
• безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
• длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Выбор места для точек электропитания

Кухня

Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.

• Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
• Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
• Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.

Ванная комната

В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.

Ванная комнаты делится на зоны:

1. зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
2. допускается установка водонагревательных устройств;
3. можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
4. место установки электророзеток с соблюдением правил безопасности.

Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.

Спальня и гостиная

При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.

В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.

Детская комната

В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната

Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.

При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.

Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.

Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.

Кабинет

Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая

В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.

Советский стандарт установки розеток и выключателей.

Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90см от пола, а выключатели ставили на высоте 1.6м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели выбирать лично Вам у обоих вариантов есть свои плюсы и минусы.

Рисунок 2. По советскому стандарту розетки устанавливаются на высоте 90 см, а выключатели 160 см от уровня пола.

Правила установки электрической бытовой техники

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

1. Некоторые рекомендации по расположению розеток на кухне:
2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

• Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления:
• духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
• для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
• под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Высота розеток для телевизора на стене

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.

Существующие нормативы

Нормативные документы, освещающие вопросы организации электроснабжения, такие как ПУЭ-7 («Правила устройства электроустановок») и другие, не содержат общих требований касательно высоты установки розеток и выключателей.

Поэтому в большинстве случаев назначение этих параметров оставляют на усмотрение владельца объекта. В особых случаях действуют следующие правила.

Пункт 7.1.50 ПУЭ-7:

• розетки, выключатели и электроустановки располагают не ближе 0,5 м от газопровода;
• допускается установка выключателя под потолком, если имеется отведенный переключатель на уровень комфортного управления;
• в санузле и на кухне розетки и выключатели устанавливают на расстоянии не менее 60-ти см от пола, сантехустройств и водопровода.

Свод правил по проектированию жилых и общественных зданий СП 31-110-2003, раздел «Проектирование и монтаж электроустановок жилых и общественных зданий, пункт 14.33»:

• в квартирах и общежитиях рекомендуется устанавливать выключатели со стороны дверных ручек на высоте 1 м;
• в помещениях общественных зданий рекомендуется устанавливать выключатели общего освещения на высоте до 1,5 м;
• розетки рекомендуется устанавливать на высоте в 1 м;
• в помещениях для пребывания детей: школы и детские сады, розетки и выключатели устанавливают на высоте 1,8 м (пункт 14.35);
• на предприятиях торговли и общественного питания розетки устанавливают на высоте 1,3 м.

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий», ч. 7 «Требования к специальным электроустановкам», раздел 701 «Ванные и душевые помещения». Документ рассматривает вопросы установки электророзеток и выключателей в указанных помещениях. Эти требования учитываются при прокладке электропроводки в любых помещениях с повышенной влажностью.

Высота установки розеток и выключателей по ГОСТ и ПУЭ

СП 76.13330.2016 (СНиП 3.05.06-85) «Электротехнические устройства»:

• в общественных зданиях и помещениях, розетки монтируют из соображений удобства подключения, предпочтительно на высоте не более 1 м;
• в помещениях для пребывания детей, розетки и выключатели данный документ также предписывает устанавливать на высоте 1,8 м (пункт 6.9.16);
• минимально допустимое расстояние между розеткой/выключателем и нагревательными кабелями — 200 мм (пункт 6.13.21).

В общем случае, когда объект электрификации не упоминается в вышеприведенных документах, в СССР сложилась практика монтажа электроустановочного оборудования на высоте:

• выключатели: уровень плеча или головы, то есть 1,6 – 1,7 м от пола;
• розетки: 0,9 – 1 м.

В обиходе такой способ монтажа получил название «советский стандарт».

Слово «стандарт» подразумевает не нормативный документ, а устоявшуюся традицию.

Выбор способа расположения

Для того чтобы выбрать наиболее подходящий способ расположения электроустановочных изделий в помещении, имеет смысл руководствоваться такими рекомендациями:

1. Определиться с количеством и мощностью потребителей, питание которых будет осуществляться от розеток в каждом помещении.
2. Составить схему размещения мебели с учетом размеров ее элементов. При этом необходимо определить места подключения стационарных потребителей электроэнергии. Розетки для них лучше располагать таким образом, чтобы проводов не было видно.
3. Обозначить на схеме места оптимального расположения розеток и выключателей. При этом следует учитывать также телефонные и телевизионные розетки.

В заключение необходимо сказать, что наиболее приемлемый вариант установки розеток и выключателей определяется непосредственно хозяевами квартиры исходя из своих личных предпочтений. Например, расположение выключателя на уровне 160 см от пола удобно с точки зрения размещения предметов мебели, которые не загораживают устройство при различных перестановках. Высокое размещение розеток позволяет избежать неудобств при включении и отключении переносных электроприборов. Что касается евростандарта при установке подобных устройств, то его преимущества заключаются повышенном удобстве эксплуатации.

Таким образом, если соблюдены все необходимые условия для обеспечения безопасной эксплуатации розеток и выключателей, то единственным условием, регламентирующим их расположение, является удобство эксплуатации.

Советы по проектированию расположения розеток и выключателей

Чтобы составить грамотную схему, необходимо определиться с расстановкой мебели в квартире и расположением электроприборов, после чего отрисовать подробный план в масштабе, отображающий:

оконные, дверные проемы; расположение электропроводки; места расположения водопровода, газопровода; расположение бытовой техники, мебели; указать телефонные, интернет розетки и другие

Составляя схему, следует соблюдать некоторые правила: расстояние от батарей, газовых, водопроводных труб до точек подключения к электросети должно быть не меньше 50 см; отступы от углов, дверных, оконных проемов – более 10 см; до мойки не менее 80 см; при планировании важно учесть размеры мебели, чтобы она не перекрывала приборы; Точки подключения компьютера, телевизора, микроволновой печи лучше расположить за самой техникой; Дополнительные розетки рекомендуется разместить на одной высоте, 30 см от плинтуса
