Высота установки выключателей и розеток

Правила установки розеток и выключателей

Подбор и установка электрооборудования, а также различных электрических устройств в квартире, в том числе проводов, розеток и выключателей, осуществляются по двум основным критериям. В сегодняшней статье мы рассмотрим правила установки розеток и выключателей, а так же приведем несколько полезных советов по выбору наиболее оптимального места.

Первый из них – это функциональность и эстетичность, т.е. учет всех вкусов и пожеланий владельца.

Второй – это правильное соблюдение норм электробезопасности при установке электрического оборудования. Далее подробно остановимся на всех правилах безопасной установки розеток и выключателей в Вашем жилище.

Поскольку выключатели и розетки наиболее часто подвержены поломкам и заменам, их следует располагать в наиболее доступных местах.

Нормативы установки розеток и выключателей

Согласно правилам установки розеток и выключателей не допускается их размещение внутри туалета или ванной комнаты, поскольку электричество наиболее опасно во влажной среде.

Лучше устанавливать электроприборы на внешних стенах этих комнат. Разрешена лишь установка розеток для эксплуатации электробритв внутри ванной, при соблюдении всех норм электробезопасности.

Теперь остановимся на каждом из них подробнее:

Требования к установке розеток

Установку следует производить не ниже, чем в 50-80 см от пола. В отдельных случаях можно размещать практически над плинтусом.

Такой способ считается безопасным для маленьких детей, они не будут обращать на них внимание. Установленные таким способом розетки следует снабдить специальной защитой, для предотвращения попадания каких-либо предметов внутрь;

Установленные таким способом розетки следует снабдить специальной защитой, для предотвращения попадания каких-либо предметов внутрь;

— Саму розетку лучше выбрать с прижимной пружиной. Такая технология самая безопасная и надежная;

— запрещается установка розеток менее чем в 50-ти см от металлических устройств с заземлением: батареи и трубы;

— в случае установки розеток по обе стороны одной стены, желательно сделать сквозное отверстие в стене, и розетки расположить зеркально друг к другу;

Если предполагается большое количество, то розеток следует сделать несколько, для предотвращения перенапряжения и чтобы не создавать сложную систему с использованием удлинителей и тройников.

Требования к установке выключателей

Место под выключатель следует выбрать так, чтобы он не был впоследствии загорожен дверью, даже если таковой пока не имеется;

— как правило выключатели устанавливаются на высоте примерно в 150 см от пола, ближе ко входу в саму комнату. Но для комфорта маленьких детей в семьях иногда монтируют выключатель на высоте около 80 см от пола, учитывая потребности других, младших членов семьи;

— для эстетичности, вокруг выключателя оформляется пространство из тонкой пластины оргстекла, либо пластика или металла, она послужит еще и защитой обоев от загрязнения.

Требования к прокладке электропроводки

При прокладке проводов наиболее важно – это вести их или строго по горизонтальной прямой или строго по вертикальной. Вертикально расположенные провода тянуться на расстоянии не менее чем в 10 см от дверей, оконных проемов и углов комнаты

Вертикально расположенные провода тянуться на расстоянии не менее чем в 10 см от дверей, оконных проемов и углов комнаты.

Расположенные горизонтально – не ниже 15 см от плинтуса или потолка, а от карниза в 5-10 см;

— четко запоминайте расположение проводов, чтобы случайно не повредить их во время ремонта;

— проложенную электропроводку необходимо защитить от воздействия высоких температур;

— следует помнить, что в местах разветвления или соединения проводов нужно установить специальный короб.

Установка защитных выключателей

Чтобы обеспечить высокий уровень электрической безопасности, нужно использовать специальный дифференциальный выключатель нагрузки (УЗО), который реагирует на перепады напряжения и при необходимости отключает электричество для предотвращения замыкания. Также хорошим вариантом будет установка защитных выключателей автоматического действия.

2014-02-16 Правила установки розеток и выключателей Reviewed by Vash-Remontik.ru on Фев 16. Подбор и установка электрооборудования, а также различных электрических устройств в квартире, в том числе проводов, розеток и выключателей, осуществляются по дв Подбор и установка электрооборудования, а также различных электрических устройств в квартире, в том числе проводов, розеток и выключателей, осуществляются по дв Rating: 0

Требования ПУЭ и евростандарт

Ранее выключатели устанавливались на высоте 1,5-1,7 м, а розетки – не более 1 м. В настоящее время используются так называемые европейские стандарты, где учитывается не только техническая сторона, но и особенности данного помещения. В соответствии с нормами, выключатели располагаются на расстоянии 0,8-1,0 м от пола, а розетки – на 30-40 см.

Отечественные нормативы определяются в первую очередь ПУЭ, ГОСТами и другими документами, содержащими рекомендации по установке выключателей и розеток в том или ином помещении.

• В ванных комнатах источники электроэнергии обычно размещаются на расстоянии не менее 60 см от кранов и дверей душевых кабин. Все изделия должны быть влагозащищенными.
• На кухнях розетки и выключатели запрещается устанавливать выше и ниже мойки. Для этих помещений существуют отдельные рекомендации, которые будут рассмотрены ниже.
• В школах и детских садах расстояние выключателей от пола должно быть не менее 1,8 м, а розетки используются оборудованные специальными защитными экранами.
• От газопроводных труб розетки и выключатели устанавливаются на расстоянии не менее 0,5 метра.

Все эти данные достаточно условные, поскольку в реальной жизни приходится учитывать расстановку мебели в помещении, наличие техники, которая будет подключаться и другие факторы. Во время проектирования следует равномерно распределять все точки, чтобы избежать перегрузок из-за подключения в одно место сразу нескольких мощных электроприборов.

Сегодня для монтажа розеток и выключателей все чаще применяется так называемый европейский стандарт. Высота каждой точки здесь существенно ниже по сравнению с общепринятыми нормативами. Например, средняя высота розеток от пола определена в 30 см, а высота выключателей – 90 см. Фактически никаких специальных евростандартов не существует, поскольку это определение не более чем составная часть евроремонта. Таковым изначально считался любой ремонт, выполненный с применением строительных материалов зарубежного производства.

Каждый вариант обладает собственными плюсами и минусами. Для многих представляется удобным монтаж, выполненный по старым схемам. Например, выключатель, установленный на большой высоте от пола, всегда хорошо видно. Он не закрывается мебелью и совершенно безопасен для маленьких детей.

То же самое касается и розеток, расположенных на высоте 90 см. Они более удобны для включения электроприборов, поскольку не нужно каждый раз нагибаться. Однако, если какой-то бытовой прибор постоянно включен в сеть, то в этом случае больше подойдет евростандарт, позволяющий скрыть не только розетку, но и питающие провода.

Рекомендации по монтажу

Если вы хотите провести монтаж проводки и подключить розетки с выключателем самостоятельно без привлечения сторонней помощи, то следует придерживаться приведённых выше советов и ряда правил, которые позволят выполнить все работы без проблем и, главное, безопасно:

• первым этапом будет подготовка план-схемы, где будет отражена будущая планировка комнаты, при этом, составить её нужно максимально точно, чтобы потом можно было купить требуемое количество кабеля. Не очень приятно, когда в самый пик работы внезапно будет не хватать кабеля или же наоборот – останется немало неиспользованного;
• также необходимо отметить на стенах все розетки, которые будут нужны. При этом следует учитывать высоту расположения различных приборов;
• приборы для неподвижных приборов (вроде компьютера или холодильника) следует монтировать так, чтобы они одновременно были доступны и прятались за техникой;
• независимо от того, что вы устанавливаете, розетку или выключатель, порядок подключения контактов путать нельзя! Это особенно критично при подключении трехконтактной розетки, у которой имеются заземляющие контакты;
• розетки устанавливаются из расчёта на ток в 6А, т. е. по штуке на каждые 10 м2 площади комнаты. На кухне любой площади устанавливаются две розетки;
• розетки или выключатели нельзя устанавливать под или над раковиной;
• схема разводки должна быть подобрана таким образом, чтобы полностью исключить перегрузки в сети;
• часто используемые розетки следует размещать на высоте 30 см, при этом учитывая, чтобы до них можно мог свободно дотянуться шнур пылесоса из любой точки комнаты.

Способ установки в гипсокартон

Монтаж сети розеток

Если произведена обшивка стен гипсовыми листами, нужно выполнить несложную, но ответственную работу по устройству на поверхностях выключателей.

От выполненного качества проводок зависит, как долго прослужит установленное оборудование в здании, а также пожарная безопасность жилого дома.

Электропроводка по разработанной схеме выполняется до отделки стен гипсокартоном, а провода защищают гофрированным изделием, в который помещают кабель.

Только после того как будут проведены все электрические выходы, определено размещение выключателей с розетками по их прямому назначению начинают устраивать каркасы, крепить листы гипсокартона в которых высверливают отверстия для приборов.

Следует помнить, что электромонтажные работы выполняются только с отключенным электричеством, дополнительно необходимо проверить его наличие специальной отверткой с индикаторным окошком.

В продаже розетки поступают в сборе, поэтому перед тем как начать её обустраивать в стене нужно прибор разобрать:

• снять детали из пластика
• отделить винт от клеммовой части

Установка состоит из этапов:

• подводки проводов к клеммам и фиксации
• вставляют сердцевину в подрозетник
• крепят к поверхности винтами
• одевают и закрепляют пластиковую коробку

Следует учитывать присоединение трехжильных кабелей, у которых нужно заземляющий провод присоединять со средним контактом.

С выключателя снимают пластиковую рамку, а металлическую часть с клеммами соединяют с проводами, крепеж проводят усиленный, чтобы наладить хороший контакт проводников. Фиксация к гипсовой поверхности выполняют с помощью винтов, сверху надевают коробку и проверяют работоспособность прибора.

Любой электротехническая процедура требует особой внимательности, так как ошибки опасны для человеческой жизни из-за поражения током. Прибор, оборудование можно исправить или заменить, а поврежденное здоровье бесценно.

Выбор, разметка и установка блока подрозетников в гипсокартон — на видео:

Электромонтаж

Выбор места для точек электропитания

Кухня

Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.

• Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
• Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
• Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.

Ванная комната

В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.

Ванная комнаты делится на зоны:

1. зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
2. допускается установка водонагревательных устройств;
3. можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
4. место установки электророзеток с соблюдением правил безопасности.

Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.

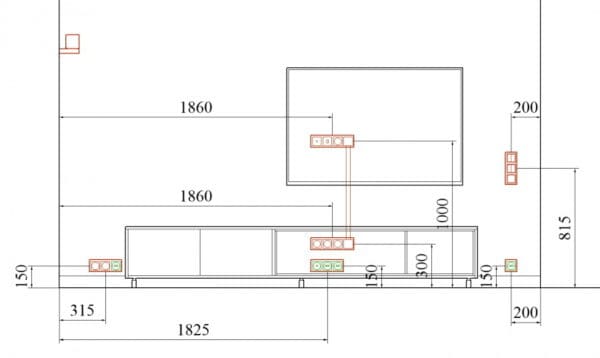

Спальня и гостиная

При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.

В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.

Детская комната

В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната

Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.

При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.

Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.

Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.

Кабинет

Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая

В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.

Рекомендации по установке розеток

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля. Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

1. Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:
2. Определиться с размещением электроприборов и расстановкой мебели в комнате.
3. Составить подробную схему, выдержав заданный масштаб. В проекте отобразить:
   • дверные и оконные проемы;
   • трассу прохождения электропроводки;
   • области прокладки водо- и газопровода;
   • размещение бытовой техники/мебели;
   • указать все розетки, в том числе телефонные и интернет.
4. Разрабатывая схему, необходимо соблюдать ряд правил:
   • расстояние от выключателей до систем коммуникаций (батарей, газовых и водопроводных труб) – минимум 50 см;
   • отступ от оконного/дверного проема или угла комнаты – не менее 10 см;
   • расстояние до мойки – от 80 см;
   • необходимо учесть габариты мебели, чтобы впоследствии они не загораживали розетки или выключатели;
   • розетки для подключения стационарной техники (телевизор, микроволновка, компьютер) лучше расположить за самими электроприборами;
   • резервные розетки рекомендуется размещать на единой высоте – 30 см от уровня пола.
5. Распределение выключателей зависит от ряда факторов:
   • сторона открывания входной двери;
   • типа помещения – на лестнице или в длинном коридоре рекомендуется устанавливать по два выключателя (в начале и в конце комнаты);
   • высота расположения выключателя у входной двери – 80-90 см.

https://youtube.com/watch?v=YZ—N5Zr0GI

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

1. Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
2. В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
3. В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Требования к розеткам

Как говорилось вначале, проблема обусловлена наличием в ванной воды. Она опасна не только в жидкой фазе, но и как пар: тот конденсируется на стенах и уже в виде капель может проникнуть к контактам. В результате возможен удар пользователя электротоком либо авария с выходом прибора из строя.

Для обеспечения безопасной эксплуатации принимаются меры не только на уровне розеток, но и всего участка электросети в целом. Они прописаны в ПУЭ-7 и ГОСТ Р 50571-7-701-2013.

Электропроводка

Согласно ПУЭ, розетки в ванной подключаются через УЗО. Этот аппарат защиты обесточивает цепь при обнаружении токовой утечки.

Токовая утечка возникает в таких случаях:

• пользователя ударило током;
• замкнуло фазу на заземленный металлический корпус прибора (опасность электротравмы);
• контакт токоведущих частей с трубопроводом, арматурой и прочими заземленными металлическими конструкциями (опасность пожара).

Главная характеристика УЗО — уставка тока утечки. Ввиду высокой влажности в рассматриваемом помещении розетки и приборы здесь подключают через защитное устройство на 10 мА.

Но при наличии мощных потребителей, например, водонагревателей, возможны ложные срабатывания. Тогда ставят менее чувствительное устройство — на 30 мА. Выключатель с более высокой уставкой тока утечки не защищает от электротравмы — это противопожарные разновидности.

Также ПУЭ рекомендует подключать силовую часть в ванной через разделительный трансформатор. Последний обеспечивает гальваническую развязку, чем снижается вероятность электротравмы. Но дело в том, что для нагрузки хотя бы в 112 кВт, а такая мощность не является редкостью даже для современного фена, требуется трансформатор весом до 10 кг.

УЗО для розеток в ванной комнате

Потому такой способ подключения почти не применяется. Обязательным является заземление, потому разводку к вышеупомянутым потребителям осуществляют 3-жильным проводом. По требованию ПУЭ силовая часть ванной представляет собой отдельную группу. Она подключается к щитку собственным кабелем и защищается отдельными автоматом и УЗО.

Своей линией подключают и мощные электроприемники (стиральная машина, водонагреватель).

Разделение на зоны

ГОСТ Р 50571.7.701-2013 выделяет в ванной несколько зон, обозначаемых цифрами от 0 до 2 и описанных в п.п. 701.32–34 данного документа. Чем выше цифра, тем дальше расположена зона от источника брызг и тем менее жесткие требования предъявляются к электроточкам.

В старой редакции выделяли еще 3-ю зону шириной 2,4 м. В новой все требования, характерные для этой части, распространяются на всю область за 2-й зоной.

Характеристика области применения:

1. зона 0. Находится внутри ванны или душевого поддона. При отсутствии поддона ограничивается высотой в 10 см. Здесь допускается размещение только низковольтного электрооборудования (12 В) во влагозащищенном исполнении;
2. зона 1. Занимает пространство под раковиной, над ванной и т.д. Установка розеток здесь не допускается. Прочие приборы — только при условии принадлежности к 5-му классу влагозащиты (с характеристикой IPX5);
3. зона 2. Полоса шириной 60 см, охватывающая 1-ю зону. Размещать розетки здесь тоже нельзя. Разрешается установка нагревателей, вытяжек и светильников, включающихся при помощи шнурка;
4. территория снаружи 2-й зоны. Здесь можно монтировать штепсельные розетки 4-го класса влагозащиты (IPX4). Они снабжены подпружиненной откидной крышкой. При необходимости включить прибор пользователь поднимает крышку и вставляет вилку в разъем. Некоторые компании выпускают розетки, где класс влагозащиты даже с открытой крышкой и вставленной вилкой остается высоким. Пример — Legrand Plexo (IP66).

Сверху каждая зона ограничивается отметкой в 2,25 м. Если 2-я зона подходит впритык к стенкам, монтировать розетку в ванной комнате не допускается. Кроме того, в пронумерованных зонах (с 0-й по 2-ю) нельзя монтировать распределительные коробки. Здесь можно прокладывать только цельный кабель.

Если розетка расположена в нише или за перегородкой, где исключено попадание на нее брызг, наличие крышки не требуется.

Система уравнивания потенциалов

Металлические корпуса приборов и прочие элементы из металла, расположенные рядом с электрооборудованием, подвергаются воздействию магнитных полей. В результате в них наводится потенциал той или иной величины.

Система уравнивания потенциалов

Если пользователь одновременно прикоснется к двум элементам с разным потенциалом, его ударит током. Во избежание этого устраивают систему уравнивания потенциалов: прокладывают стальную полосу и замыкают на нее все упомянутые элементы.

Демонтаж старой розетки

При проведении ремонта часто приходится менять старые точки питания на новые, особенно в хрущевках или сталинках, панельных домах старого типа. Иногда такие розетки вмонтированы в стену без подрозетника. Здесь мастер должен действовать в такой последовательности:

Отключается питание на распределительном щитке.
Снимается панель розетки, отвинчивая крепежи.
При помощи отвертки мастер отсоединяет провода от клемм и убирает старую конструкцию.
Важно освободить часть питающего кабеля, чтобы свободно сформировать гнездо под установку нового стакана.
В остальном все действия выполняются по аналогии установки внутренней (встроенной) точки питания.

Правила установки электрической бытовой техники

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

1. Некоторые рекомендации по расположению розеток на кухне:
2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

• Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления:
• духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
• для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
• под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Высота розеток для телевизора на стене

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.

Повесить светильник советы

Важно знать не только то, на какой высоте вешать бра над кроватью, но и как правильно это сделать. Каждый хозяин сможет выполнить данную работу, если хоть раз приходилось пользоваться отверткой. Для этого потребуются:

Для этого потребуются:

Когда места для будущих светильников отмечены, а проводка замурована в стену, из стены останется торчать два провода: «фаза» и «ноль», идущие от выключателя. Если рассмотреть бра, то можно обнаружить два разноцветных провода с обратной стороны. В комплекте есть небольшая металлическая планка с отверстиями. На нее и происходит крепление к стене.

Затем эту планку прикладывают к стене в сантиметре от места, где торчат провода. Надо расположить ее вертикально и отметить карандашом места для отверстий под крепеж. В просверленные отверстия устанавливаются дюбели.

После этого можно устанавливать сам светильник. Сначала фиксируется металлическая планка. Перед креплением бра требуется снять изоляционный слой с проводов на стене и в самом светильнике, чтобы соединить их. Работу предпочтительнее выполнять обеими руками, а поскольку прибор все это время будет на весу, то желательно позвать помощника.

После закрепления надкроватных бра на стене надо вкрутить лампочки и проверить работу светильника. Если есть сомнения по поводу самостоятельной работы, то можно обратиться к специалисту.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре; сигнал устойчив; разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников. Второй способ установки – шлейфовый

Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.
