Размеры подрозетников и расстояние между ними

Делаем отверстие

Сделав все необходимые разметочные работы, можно приступать к вырезке отверстий.

В этой операции сложного ничего нет:

1. Устанавливаем на дрель или перфоратор подготовленную насадку;
2. Перед началом сверления нужно правильно «коронку» спозиционировать относительно места, где будет отверстие (для облегчения можно центр будущего отверстия просверлить обычным сверлом);
3. Коронкой вырезаем сквозное отверстие в листе гипсокартона. Работая дрелью и перфоратором, не следует создавать сильных нажим, иначе это может привести к образованию рваных краев отверстия, что в дальнейшем скажется на монтажных работах;

Отметим, что проделать отверстие можно и без коронки, хоть это будет и затруднительней. Для этого можно использовать два способа – вырезать его ножом или использовать дрель с обычным сверлом. Но какой бы из методов не был выбран, сначала нужно сделать дополнительную разметку, чтобы определить размеры.

Поступить можно так:

1. При помощи линейки и маркера рисуем на стене крестик, перекрестие которого будет в центре будущего отверстия;
2. От центра на каждом их лучей крестика отмеряем по 34 мм и делаем пометки (расстояние между двумя пометками, лежащими на одной линии, должно составлять 68 мм);
3. Берем подрозетник и тыльной стороной прикладываем к стене, позиционируя по пометкам;
4. Обводим подрозетник по окружности.

Таким образом получаем необходимые размеры отверстия с центром в выбранном месте для розетки. А далее уже вырезаем. Можно отверстие проделать ножом, но это не очень легко, поскольку придется прорезать лист на всю толщину, но если под рукой механического инструмента нет, то и этот метод подойдет.

Облегчить работы можно использовав дрель со сверлом. Им проделываем максимально возможное количество отверстий по нанесенной на стене окружности. А затем просто ножом прорезаем перемычки между ними. Остается только затем полученное отверстие подровнять ножом. В целом, прорезать отверстие – несложно, но достаточно часто возникают самые разные непредвиденные ситуации, которые придется решать.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Монтаж подрозетников в стену — основные ошибки и правила.

После окончания работ по разметке трасс электропроводки и мест установки коммутационной аппаратуры, начинается этап высверливания ниш для подрозетников или как их правильно называют производители — коробок установочных круглых наборных без крышки.

Помимо крепежной функции, они выполняют роль пожаробезопасной защиты от возгорания, плюс обеспечивают требуемый уровень изоляции. Так как стены считаются токопроводящим материалом и ставить в них розетки напрямую без этих коробок нельзя.

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

• во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

• шпатель для работы с раствором

• обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

• обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

• алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max 2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов 3) меньше шума и пыли при работе

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Порядок работы следующий:

• буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между «дырок», если речь о блоке)

Глубина сверления — 5см.

• выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

• заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Монтаж блочной розетки

Блочными называются розетки, которые состоят из нескольких клеммных блоков для одновременного подключения к сети 220 В, интернету, ТВ и пр.

Нюансы установки:

• расстояние между центрами блочных розеток должно составлять 72 мм;
• вычисления при помощи уровня переносятся на стену;
• между собой стаканчики подрозетников соединяются кабелем С3А3 или «бабочками», которые берутся с запасом в 2 см и компонуются в блок;
• под контролем уровня на стене из ГКЛ прорезаются круги, к которым прикладывается блок и проверяется правильность расчета углублений;
• полученные отверстия соединяются между собой стамеской;
• вставляется блок, фиксируется к стене прижимными болтами;
• между подрозетниками проводятся кабели.

Подключение блочной розетки

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Технологии монтажа

В бетоне и кирпиче

Если Вам необходимо установить подрозетник в бетонной либо кирпичной стене, тут нужно действовать следующим образом:

1. Сделать разметку на поверхности с помощью строительного уровня и маркера в соответствии со схемой электропроводки в доме. Высота установки розеток может быть выбрана на свое усмотрение, нормами СНиП и ГОСТ данный момент не оговаривается. Все что нужно – поставить крестик в подходящем месте (центр будущего отверстия), прислонить подрозетник по центру и обвести маркером.
2. С помощью перфоратора и подходящей коронки просверлить штробу на 4-5 мм глубже, чем высота стакана, который Вы собираетесь установить. Если нет специальной фрезы под рукой, просто по кругу высверлите дрелью с победитовым сверлом группу отверстий и выбейте сердцевину зубилом и молотком. Еще один способ – аккуратно сделать квадратное отверстие болгаркой с алмазным диском.
3. Когда у Вас получится сделать круглую штробу, вычистите ее изнутри, после чего примеряйте подрозетник, чтобы он хорошо заходил в посадочное место и в дальнейшем не возникли трудности с установкой. Сразу же вырежьте в нем отверстие под ввод провода и заведите жилы внутрь.
4. Разведите раствор для того чтобы вмазать подрозетник в бетонной либо кирпичной стене. Хороший раствор может получиться из гипсовой шпаклевки, алебастра и воды.
5. Смочите отверстие и шпателем набросайте внутрь раствор, как показано на фото. После этого аккуратно закрепите стакан заподлицо со стеной, при этом чтобы шурупы по бокам были расположены строго параллельно полу (иначе розетку не получиться установить ровно).
6. Замажьте края и удалите лишний раствор, чтобы стакан был чистым и подготовленным к дальнейшим электромонтажным работам, после того как шпаклевка схватится.

Вот таким простым способом можно самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока либо даже газобетона. Обязательно просмотрите видео инструкции, предоставленные ниже, чтобы увидеть наглядно всю сущность монтажа.

Видеоурок по креплению блока стаканов в монолите

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке на порядок проще. Тут уже не нужно разводить раствор и выбивать сердцевину штробы зубилом. Как мы говорили ранее, существует специальный стакан с прижимными лапками, которые запросто фиксируют подрозетник в гипсокартоне.

Для того чтобы самому установить стакан в гипсовой стене, нужно выполнить следующие действия:

1. Нанести разметку на поверхности по аналогии с предыдущей технологией. Подробно разметку гипсокартонной стены мы рассмотрели, когда рассказывали о том, как установить розетку в гипсокартоне .
2. Вырезать в дне отверстие под провода и вставить изделие внутрь штробы.
3. Закручивать винтики по бокам до тех пор, пока коробка плотно не зафиксируется внутри.

Как монтировать изделие в гипсокартон?

Вот и все, что Вам нужно сделать для установки подрозетника в гипсокартонную стену своими руками. Как Вы видите, все очень просто и установить изделие сможет даже новичок в электрике

Обращаем Ваше внимание на то, что если гипсовая перегородка будет дополнительно облицована кафелем, нужно действовать немного иначе. На видео ниже предоставлена технология крепления стакана под керамической плиткой

Как выполнить установку на кафельной плитке?

Как выполнить установку на кафельной плитке?

Второй способ сделать блок розеток в кафеле

Ну и последний из вариантов крепления – в деревянной стене. Если Вы решили провести скрытую проводку в деревянном доме, что очень странно и небезопасно, нужно будет сделать штробы в дереве под установку металлических подрозетников.

В этом случае можно использовать специальную коронку по дереву и стамеску, но мы все же настоятельно рекомендуем осуществить монтаж открытой электропроводки. т.к. в этом случае штробить деревянные стены либо вагонку не придется.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон

Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая

Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Стандартный размер подрозетника. Выбор материала и размеры подрозетника

Для крепления коробок на гипсокартон, не используется бетонный раствор, и утапливать их нет необходимости, так как стены пустотелые. Поэтому здесь играет роль материал.

Использование пластика является наиболее востребованным. Это можно объяснить его низкой стоимостью. Но использование такого варианта небезопасно, так как он может воспламеняться.

Использование самозатухающей пластмассы является наиболее эффективным. Допустим, в сети получилось короткое замыкание, скорость плавления и возгорания в этом устройстве намного ниже, чем у обычного пластика.

Ведь задержание огня является его главной целью коробки в аварийной ситуации, так как гипсокартон горючий материал, и пожар может распространиться в считанные секунды.

Существует определённый ГОСТ 27484–87 подрозетников для гипсокартона. Он говорит о соответствующем испытании изделия при температуре нагрева 850 градусов, и что можно их использовать при максимальном токе 16 А и напряжении в 400 В.

Размерные характеристики:

1. Гипсокартон может быть различного размера, как и подрозетник . Поэтому стоит обращать на свободное место под листом. Для этого учитывается толщина листа, которую можно замерить рулеткой и свободное пространство между ним и стеной. Только тогда определяться с глубиной подрозетника. В основном, её стандартная величина больше 50 мм, а глубина посадки 45 мм.
2. Установочный диаметр стакана, например, 68 мм. Коронку следует брать с таким же размером, чтобы коробочка входила жёстко.
3. Расстояние между центрами дырок стоит выдерживать 71 мм, если планируется установка нескольких элементов, и объединяются они многопостовой рамкой.
4. Видимая часть коробки может иметь максимальный размер 72 мм в диаметре.
5. Максимально возможные габариты внутреннего диаметра стакана 65 мм.
6. Минимальная установочная глубин а в полой стене может быть 45 мм.
7. Место внутри коробочки не должно быть больше 40 мм.

Стандартный размер подрозетника для бетона. Подрозетники по бетону – размеры и способ установки

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

• Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
• Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
• Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

• Выбирается место установки розеток согласно проекту прокладки электрической проводки.
• Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить

• Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
• Теперь надо посадочное гнездо смочить небольшим количеством воды.
• Производится обмазка дна отверстия и его боковых стенок алебастром.
• Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
• Удаляются излишки алебастра.
• Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов

Особенности конструкции самой коробки

Обратите внимание на две особенности самой коробки. Во-первых, с фасадной стороны она не совсем круглая

Две стороны круга, срезаны. Это нужно чтобы собирать блоки монтажных коробок по 2-3-4-5 штук в ряд. Срезы сделаны так, что лапки в нише встают не горизонтально, а вертикально.

Во-вторых, на лицевой стороне подрозетника есть выступающий ободок 4-5 мм. Именно он должен упираться в лицевую сторону листа ГКЛ и создавать упор для лапок.

Последнее обстоятельство крайне важно для разметки и сверления отверстия для установки. Если в бетонной стене нишу можно и нужно делать с запасом, то, чтобы прочно закрепить подрозетник для гкл отверстие в листах гипсокартона должно точно совпадать с внешним размером корпуса коробки

Подготавливаем инструменты – всё, что упростит работу

Чтобы работа протекала легко и быстро необходимо позаботиться о вспомогательных инструментах.

1. Самым главным является дрель со специальной коронкой. Коронка для монтажа подрозетников в гипсокартон не только ускоряет, но и упрощает всю работу. Важен её диаметр – 68 мм (стандарт для подобных работ).

2. Рулетка для замеров местоположения будущей розетки.
3. Строительный уровень для проверки правильности установки.
4. Карандаш или маркер помогают наметить место под розетку.
5. Крестообразная отвертка используется как для установки пластикового стакана, так и для фиксации сердечника розетки. Ею же прижимаются силовые кабели.
6. Индикатор поможет определить самое главное – находятся ли провода под напряжением.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Установка коробки

Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть “болгарка и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.

Если “болгарки нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.

Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.

Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.

Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведется в штробе, которая предварительно вырубается в стене. Штроба ведется от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.

Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.

И первая из них: это выбор по стоимости

Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите – разница есть. Чем они похожи и чем различаются?

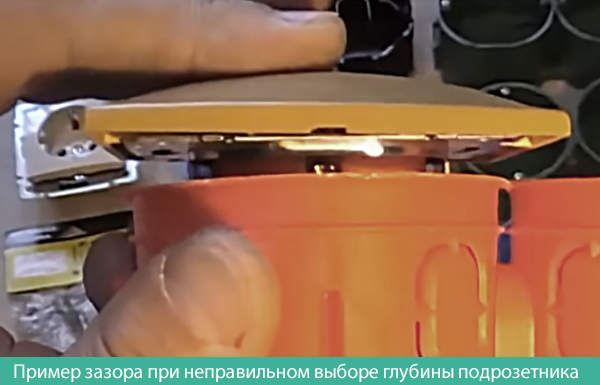

Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.

Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.

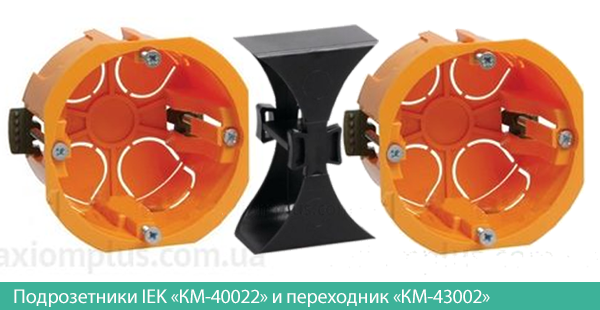

Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.

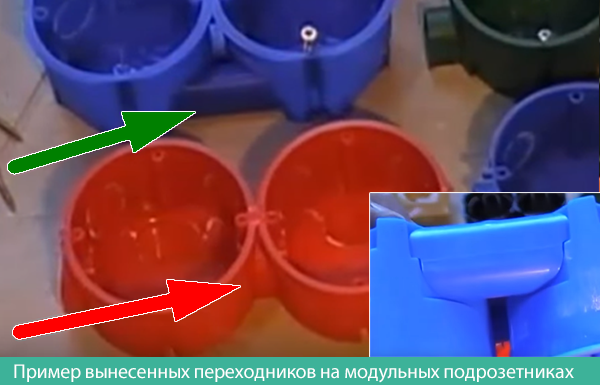

Тоже самое вроде бы и у Schneider Electric – переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.

Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».

В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.

Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.

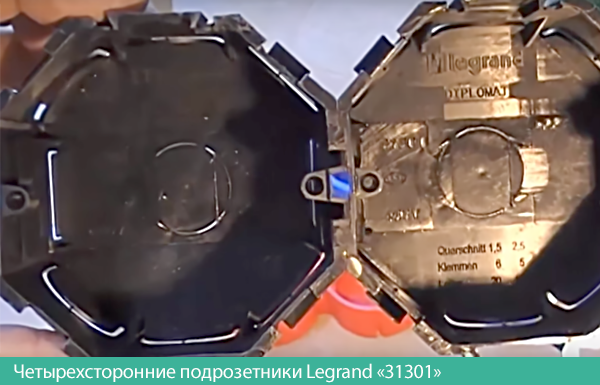

Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте – механизм прямо вместе с рамкой можно подогнать по высоте уже после установки – т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.

Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) – вы можете это исправить за счет хода механизмов по высоте (до 20мм !).

В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» – 5 мм, потому что у них свободного места практически нету.

Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.

А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.

Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.

Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.

Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).

Но опять же цена – как «ложка дёгтя». Все всегда хотят сэкономить

И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать

Характерные ошибки при монтаже подрозетников

При установке подрозетников совершаются одни и те же ошибки, особенно если работа выполняется самостоятельно, без всяких навыков.

Самыми распространенными являются:

1. Установка розеток до нанесения слоя штукатурки при капитальном ремонте. Таким образом, невозможно угадать глубину, и розетка будет не на уровне поверхности стенки.
2. Часто монтажники забывают пропустить проводку в подрозетник перед тем как вставить его в нишу.
3. Установка должна происходить строго параллельно по отношению к полу, иначе при заполнении ниши раствором она перекосится или поплывет.
4. Нельзя использовать монтажную пену вместо раствора.
5. Возможна неправильная укладка проводов.

Форма и материал

Определимся с формой и материалом, из которого должен быть изготовлен подходящий подрозетник для гипсокартона (ГКЛ).

Квадратный или круглый? В квадратную монтажную коробку можно уместить больше проводов и клеммных колодок, но ровное и эстетичное отверстие под него вырезать сложнее, потому что придется использовать электрический лобзик или пилку по металлу. Круглый кожух лучше, ведь фрезой (коронкой) проще сделать дыру.

Металл или пластик? ГКЛ — пожароопасный материал, а металлические коробки склонны к перегревам, да и в продаже трудно найти «железный» кожух с нужными креплениями. Полипропилен не горит, а значит, защищает стены помещения от огня. На нем и остановим свой выбор.

Монтаж без привязки к профилю

Иногда случается, что расчеты делаются неправильно и после сверления в отверстии для будущих розеток виднеется профиль, из-за которого нельзя просунуть блок и надежно зафиксировать в углублении. В таком случае коронку заменяют обычным ножом по металлу или стамеской и проделывают отверстия вручную, убрав 5-10 см виднеющегося профиля.

Неправильный монтаж, при котором профиль мешает разместить подрозетник в подготовленном отверстии.

Каркас конструкции от этого не пострадает, но сам лист гипсокартона может быть деформирован, а из-за неудобного угла обзора существует риск получения травмы. При обрезке профиля рекомендуется надеть специальные монтажные рукавицы – они позволят уберечь руки от нежелательных порезов.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

• Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
• Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
• Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.
