Какие бывают виды электрических розеток?

Разновидность разъемов

Самое основное различие между видами изделий заключается в том, как устроены разъемы для подключения электрической вилки. Дело в том, что в каждом государстве собственные стандарты разъемов. Наглядно увидеть типы розеток во всех странах мира Вы можете на фото ниже:

Описание каждого из типов:

• А – американская. Помимо США такой вариант исполнения используется в Японии. Заземляющий контакт отсутствует.
• B – американская модель, с заземлением.
• С – европейский стандарт. Евророзетка используется не только в странах Европы, но и в СНГ, в том числе и России. Единственный недостаток такой разновидности – отсутствие заземления. Однако следует учесть, что заземляющего контакта нет на советских моделях C5, но в евро варианте С6 он присутствует.
• D – такой тип электрических розеток можно встретить в Британии.
• E – французский стандарт.
• F – евророзетка с заземлением. Современный тип исполнения, который чаще всего используют в европейских странах, а также СНГ.
• G – английский вариант исполнения.
• H – израильская.
• I – австралийская.
• J – швейцарская.
• K – датская.
• I – оригинальный тип исполнения, который используют в Италии.
• M – ЮАР.

Вот Вы и узнали, какие розетки бывают в разных странах мира. Далее мы более подробно остановимся на видах электрических штепсельных изделий типа C и F.

Сколько это стоит?

Цены и описания на все электроустановочные изделия Florence можно найти в карточках товара разделе «Каталог продукции». Вот товарные карточки одинарной розетки с защитными шторками и аналогичной розетки без защитных шторок (цены на розетки зависят от цветов, белые и бежевые розетки немного дешевле, серые и черные немного дороже).

Различие в цене на одинарную розетку с защитными шторками и без защитных шторок в серии электроустановочных изделий Florence составляет около 16%. Если в квартире есть маленькие дети, то мы однозначно рекомендуем устанавливать розетки с защитными шторками.

ТОП 5 производителей

Производством механизмов для подключения приборов занимаются разные компании из стран всего мира. Наиболее качественными являются приборы от французских, немецких и шведских заводов.

Legrand

Французская фирма является лидером среди производителей оборудования. Главный офис расположен во Франции, а по миру насчитывается 90 производственных предприятий.

Основными преимуществами розеток фирмы Легранд являются их надежность, качество, широкий ассортимент, тщательная проверка на пожаробезопасность и гибкость цен. Компания заботится о репутации, поэтому для создания приборов используются только высококачественные составляющие.

SCHNEIDER ELECTRIC

Также французская фирма занимает второе место среди производителей. Приборы от компании Schneider Electric активно используют профессионалы-электрики. На территории России находится 5 заводов от фирмы по производству элекрических розеток и выключателей.

Плюсы продукции компании Schneider Electric:

• высокое качество компонентов;
• возможность замены рамок;
• богатая коллекция;
• модульная конструкция.

Из недостатков можно выделить только цену.

ABB

В списке лучших производителей находится и шведская фирма, основанная в 1883 году. Производственные предприятия расположены более чем в 100 странах мира, на территории РФ расположено 7 заводов.

Преимущества продукции:

• стойкость материалов к уф излучению;
• ударостойкость;
• элегантный дизайн;
• модульность;
• простота установки;
• обширная цветовая гамма;
• натуральные материалы.

Недостаток приборов один – стоимость.

GIRA

Немецкая фирма предлагает широкий ассортимент электрических установок – от сенсорных диммер-выключателей до классических розеток.

Преимущества: богатый ассортимент, дизайн, надежное немецкое качество, модульная конструкция, натуральность материалов. Недостаток – высокая стоимость.

Berker

Немецкая фирма, славящаяся надежностью товаров. Используется для реализации подсветки в«Умном доме». Преимущества: классический стиль, качество и надежность, прочность, малая стоимость. Недостаток – отсутствие насыщенного дизайна.

Розетка – это обязательная составляющая дома. Выбор зависит от помещения, в котором она используется, типа подключаемого устройства и суммарной нагрузки.

Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям

Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.

Как это выглядит?

На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence. Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.

Как это выглядит?

На фото: белая розетка открытой установки с заземлением стороннего производителя. Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

Что такое розетки и выключатели опт. уп.?

Это розетки и выключатели в оптовой упаковке.

Как это выглядит?

На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах. Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер – это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

Типы розеток, рекомендуемые для применения в доме или квартире

Для домашнего использования электророзетки можно разделить на 2 вида – обычные и специальные. Обычные используются для любых приборов с небольшой мощностью. Обычные приборы можно выбирать из любых брендов, любой марки и разновидности. Они работают в домашних условиях без повышенных нагрузок, сильных перепадов температур и влаги. К специальным устройствам относятся розетки для электроплиты, стиральной машины, посудомоечной машины.

Точки питания для использования в новых домах должны быть с заземлением.

Дополнительно выбираются «телефонные» и «компьютерные» розетки. Они выбираются в зависимости от категории кабеля (витой пары) и определяют скорость передачи данных.

Особое внимание стоит уделить выбору оборудования в ванную комнату. Они должны соответствовать микроклимату помещения – быть влагозащищенными и стойкими к высоким температурам

Уровень защиты таких приборов должен быть не ниже IP44, чем выше – тем лучше.

Фирмы, розетки которых подойдут для домашнего использования: ABB, Legrand, Schneider Electric. Они зарекомендовали себя как качественные и надежные устройства, к тому же в линейке можно выбрать модели, подходящие под дизайн квартиры.

Как выбрать подходящую конструкцию

Критерии выбора у всех разные. При этом мало кто посмотрит в сторону бюджетного варианта, так как от столь «высококачественной» продукции зависит безопасность людей. Основные параметры, которые нельзя упускать из вида:

1. Материал изготовления. Изделия не должны источать неприятный запах. В противном случае это негативно скажется на состоянии здоровья жильцов. Желательно отдать предпочтение керамике, так как она рассчитана на существенные нагрузки. Материал должен быть прочным и износостойким. Мягкое основание быстро деформируется и утрачивает первоначальные качества. Стоит внимательно ознакомиться с прилагаемой инструкцией. Там в обязательном порядке должно находиться описание химического состава товара.
2. Тип проводки. Если в помещении уже проведена скрытая проводка, то стоит выбирать изделия со скрытым типом крепления. Они монтируются в коробочки и утапливаются в стены. Снаружи остается только декоративная рамка.
3. Уровень безопасности. Ни в коем случае нельзя допустить, чтобы кого-то ударило током. Особенно это касается детей, любознательность которых может выходить за грани понимания. Для этого производитель оснащает некоторые модели защитными крышками или шторками. Если установка будет осуществляться в деревянные конструкции, то задняя стенка корпуса должна быть изготовлена из тугоплавкой пластмассы, керамики или металла. Легкоплавкие устройства устанавливать в дерево категорически запрещено, так как подобное решение может стать причиной возгорание.

Идеальная модель должна соответствовать таким критериям:

1. Полное соответствие диаметру сечения и нагрузке проводов.
2. Иметь качественную изоляцию.
3. Соответствовать условиям окружающей среды.
4. Осилить суммарную потребляемую мощность одновременно включенной электротехники.
5. Выпускаться с учетом требований пожарной безопасности.

Виды розеток: тип разъема и его особенности

Самое главное, что нужно понять в самом начале, так это то, что розетки могут быть предназначены не только для потребителей, питающихся током в 220V – розетки могут иметь различное назначение и использоваться для подключения всевозможного оборудования. Если говорить про быт, то в этом отношении можно выделить электрические розетки для подключения антенных кабелей и другого низкоточного оборудования – например, телефонов, музыкальных динамиков и так далее.

Если говорить исключительно о розетках электрических с напряжением 220V, то, в зависимости от типа разъема, их можно разделить на четыре типа.

Розетки советского образца. Они еще используются, но постепенно отживают свой век. Их основной недостаток заключается в плохом контакте, который обусловлен недостаточно жесткой посадкой вилки

В принципе, их дни сочтены, и сильно заострять на них внимание мы не будем.
Розетки европейского стандарта. Можно сказать, что это изделие практически не имеет недостатков – разве что тугая посадка, благодаря которой из них достаточно сложно вынимать вилку

Отличить такую розетку можно по глубокому посадочному месту и круглым отверстиям для вилки – в магазине их на сегодняшний день очень много на любой размер кошелька.
Американская розетка. У них все не как у людей, в том числе и розетки, которые вместо круглых отверстий имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостатком таких розеток можно назвать плохой контакт. К тому же, у нас они не используются, а это означает, что больше о них мы вспоминать не будем.
Универсальная розетка. Довольно удачная попытка обеспечить возможность включения в нее европейской и американской вилки. В наших краях подобные изделия можно встретить разве что на импортном электрическом оборудовании.

В принципе, предоставленная выше информация является сугубо ознакомительной – вряд ли кому-либо из наших соотечественников придет в голову мысль приобрести розетку американского образца. Выбор здесь очевиден – евростандарт. И только!

Интернет розетка на 2 выхода. Как подключить интернет-розетку

В наше время практически в каждом доме есть компьютер и подведен интернет. Часто случается, что в доме несколько компьютеров. И тут встает вопрос о том, как подключить интернет-кабель так, чтобы обеспечить доступ к интернету со всех устройств . Особенно актуален этот вопрос в больших домах. Решить эту проблему поможет установка компьютерной розетки. О том, как подключить интернет-розетку, а также как обжать интернет-кабель мы и расскажем в нашей статье.

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности. Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :

Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :

•    кабель витая пара;•    интернет-розетка;•    монтажная коробка;•    инструмент для зачистки и опрессовки кабеля – кримпер;•    коннекторы RJ-45;•    роутер.

Распределение телефонии, интернета, кабельного и спутникового ТВ рекомендуется выполнять в специальном (телекоммуникационном) щитке для низковольтного оборудования. Устанавливаем в нем роутер, а также силовую розетку для его питания. Питание розетки можно выполнить от силового щита.

Далее в заранее подготовленной штробе́, предназначенной для слаботочных сетей, от коммуникационного щита прокладываем неэкранированную «витую пару» категории 5е (например, UTP 4x2x0.52) до монтажной коробки так, чтобы конец кабеля в ней имел запас длины.

Выполняем отделочные работы и приступаем к установке электрофурнитуры и коннекторов.

В монтажной коробке кабель зачищаем на 2-3 сантиметра. На компьютерной розетке отщелкиваем крышки, вставляем жилы кабеля в прорези в соответствии с цветовой схемой T568B . Схема подключения интернет-розетки обычно указана на ее механизме. Затем застегиваем крышки-защелки, а лишнее обрезаем.

По такой же схеме производится подключение и других розеток в квартире.

Выполнив подключение кабеля, в монтажной коробке закрепляем компьютерную розетку распорными винтами . Далее на механизм устанавливаем лицевую панель и декоративную рамку.

После подключения компьютерных розеток возвращаемся к коммуникационному щитку. Здесь нам нужно выполнить подключение витой пары к роутеру . Производим зачистку оболочки примерно на 2-3 см, распушиваем жилы и выставляем их в необходимом порядке согласно схеме T568B. Цвета выставляются слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый.

Далее жилы вставляем в коннектор до упора, придерживая его пластиковым фиксатором от себя вниз (контакты коннектора должны «смотреть» на Вас). После этого коннектор вставляется в разъем кримпера и обжимается.

Аналогичным образом производится подключение и других коннекторов. Выполнив обжим витой пары, подключаем ее к роутеру.

Таким образом, мы выполнили подключение интернет-кабеля к компьютерной розетке и роутеру. Вы также можете посмотреть наше

Оригинал статьи размещен на нашем сайте cable.ru .

Мощные розетки на большую нагрузку

Большинство стандартных розеток рассчитаны на ток до 16А. Это соответствует нагрузке в 3,5кВт.

При этом, если у вас в доме на кухне имеется мощная эл.плита или варочная поверхность, и для ее подключения в проекте также указана розетка, это не значит, что вы должны покупать сюда 16А модель.

Ошибка №7
Обычная розетка для мощной нагрузки не подходит.

Здесь применяются совершенно другие разновидности вот такого типа на токи до 32А.

Поэтому перед походом в магазин сразу вспоминайте все эл.приборы в доме мощностью более 3,5кВт.

эл.плита

варочная поверхность

проточный водонагреватель

Для них идет совершенно другая фурнитура. Ну либо они подключаются напрямую или через клеммы.

Также не забывайте, что в ванной комнате применяются специальные влагозащищенные розетки со степенью защиты минимум IP44.

Розетка для спальни в 16А и розетка для ванны в 16А это далеко не одно и тоже.

Именно поэтому при подсчете количества чистовой электрики, в отдельной графе нужно записывать и комнаты, в которых всё будет устанавливаться.

Типы розеток, рекомендуемые для применения в доме или квартире

Для домашнего использования электророзетки можно разделить на 2 вида – обычные и специальные. Обычные используются для любых приборов с небольшой мощностью. Обычные приборы можно выбирать из любых брендов, любой марки и разновидности. Они работают в домашних условиях без повышенных нагрузок, сильных перепадов температур и влаги. К специальным устройствам относятся розетки для электроплиты, стиральной машины, посудомоечной машины.

Точки питания для использования в новых домах должны быть с заземлением.

Дополнительно выбираются «телефонные» и «компьютерные» розетки. Они выбираются в зависимости от категории кабеля (витой пары) и определяют скорость передачи данных.

Особое внимание стоит уделить выбору оборудования в ванную комнату. Они должны соответствовать микроклимату помещения – быть влагозащищенными и стойкими к высоким температурам

Уровень защиты таких приборов должен быть не ниже IP44, чем выше – тем лучше.

Фирмы, розетки которых подойдут для домашнего использования: ABB, Legrand, Schneider Electric. Они зарекомендовали себя как качественные и надежные устройства, к тому же в линейке можно выбрать модели, подходящие под дизайн квартиры.

Классификация

Розетки выполняются с разными видами последующего монтажа и количеством разъемов.

Внутренние и внешние

Внутренние розетки утопленного типа применяются чаще. Они удобнее в применении, поскольку монтируются в стене и подключаются к скрытой проводке. Для них в бетоне делается специальная ниша, в которую крепится монтажная коробка. Модели снабжаются внутренними стальными лапами с зубцами. Они разводятся в стороны с помощью винтового соединения и за счет трения о боковые стенки удерживают конструкцию в скрытой монтажной коробке. Устройство не обеспечивает постоянного прочного соединения и его время от времени приходится подкручивать. Более надежным является способ винтового крепления непосредственно к коробке, которая прочно закреплена гипсовым раствором. Кабель подводится к розетке по каналу внутри стены, его концы подключаются к специальным зажимам

Важно прочно прикрепить концы жил к контактам, иначе в этом месте возникает искрение и выгорание соединения

Расположение розеток утопленного типа

Как видно из рисунка, внутренние розетки при скрытой проводке удобны для подключения и хорошо выглядят. Их корпусами являются только крышки с гнездами, а основная часть помещается внутри стены.

Внешние розетки (накладного типа) применяют при проводке, которую не прячут под штукатуркой, а размещают в трубах или кабель-каналах.

Как выглядит накладная розетка

Такое размещение кабеля делается при невозможности прокладки скрытой проводки с целью обеспечения доступа, а также во вспомогательных или производственных помещениях. Внутреннее устройство не отличается от розетки утопленного типа. Основание и корпус крепятся на стену через подрозетник, изготовленный из неэлектропроводного материала. Наружные розетки могут быть снабжены дополнительной подсветкой, таймером и кнопочным выталкивателем вилки.

По количеству полюсов

Полюсов у розеток может быть от одного до четырех. В России больше распространена двухполюсная, с контактом заземления. Многополюсные розетки обычно применяются в трехфазных сетях при подключении станков, насосов, электрокотлов и др.

Трех,- и четырехполюсная розетки

Форма контакта со штырьками вилки может быть круглой (классический вариант), плоской и комбинированной. Плоские штифты часто используют на вилках зарубежного производства. На рисунке выше изображены двухполюсная (а) и трехполюсная (б) розетки с заземляющим контактом в комплекте с вилками. Они рассчитаны на ток 25-32 А и применяются большей частью для подключения электроплит, стиральных машин, станков, насосов и другого мощного оборудования.

Запрещается использовать вместо заземляющего нулевой провод. Если фаза и ноль поменяются местами при ремонтных работах, на корпусе электроприбора может оказаться потенциал фазы.

Функции

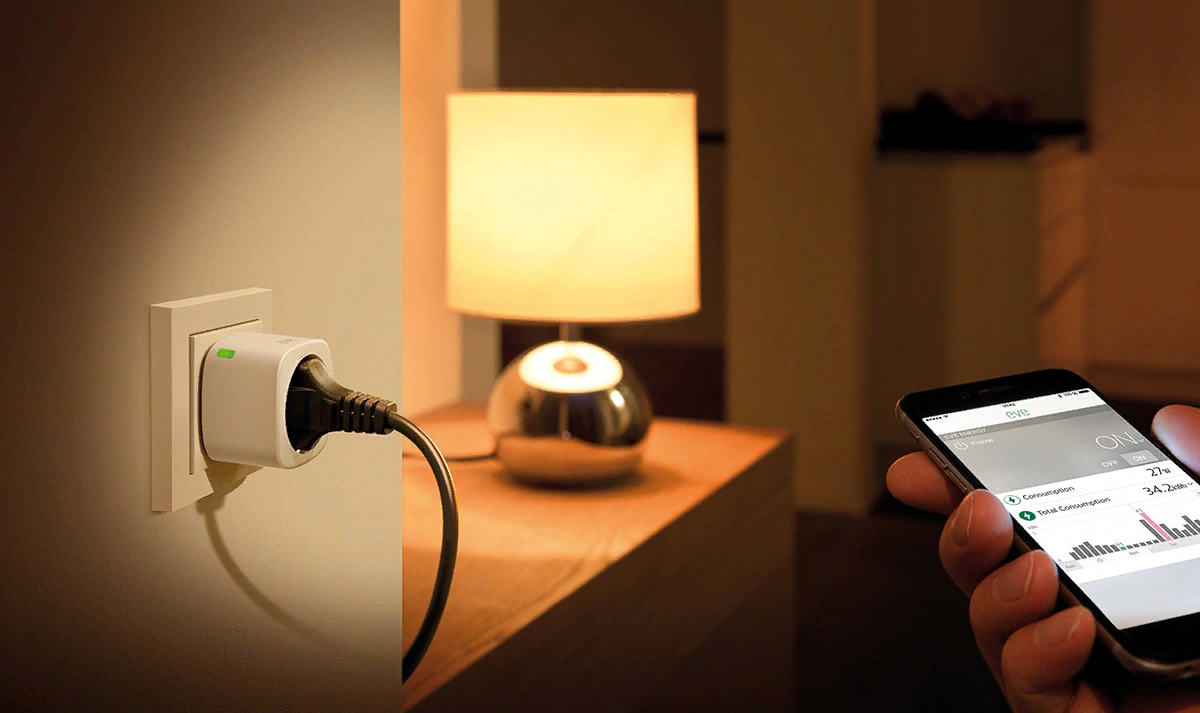

У умных розеток могут быть разные функции, но по большому счету все они так или иначе сводятся к одной — управлению питанием.

С помощью умной розетки можно удаленно управлять подачей электричества и таким образом управлять разными бытовыми приборами. Спектр использования умных розеток ограничивается лишь фантазией пользователей и производителей. Дополнительные функции, вроде таймера или автоматических действий, труднее реализовать, но тем не менее применение находят и им.

Таймер может понадобиться для работы вентиляторов, кондиционеров или обогревателей. С помощью умной розетки можно постоянно обогревать дом или охлаждать в нем воздух и одновременно с этим экономить электричество. Для этого можно выставить таймер, который с заданным промежутком времени будет включать или выключать розетку (подача питания влияет на приборы).

Удаленное управление окажется полезным для тех же задач. Обогреватель можно включить со смартфона в тот момент, когда человек возвращается с работы домой. Умные розетки повышают безопасность. К примеру, можно убедиться в том, что утюг выключен из розетки и не работает в отсутствие хозяев.

Мнение эксперта Торсунов Павел Максимович

Некоторые умные розетки комплектуются измерителями напряжения и другими приборами, которые помогут контролировать электроэнергию. С помощью них, в том числе, можно узнать, сколько тот или иной прибор потребляет электроэнергии. Модуль оповещения подскажет, когда какой-то прибор станет потреблять чрезмерное количество энергии или наоборот, почему-то перестанет работать.

Подключение интернет кабеля к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
• Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

По количеству точек подключение есть одинарные и двойные компьютерные розетки. Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Для любого проводного или беспроводного интернет-оборудования принят единый стандарт подключения к системному блоку. Каким бы образом в квартиру ни поступал интернет, всегда имеется витая пара – кабель, использующийся для подсоединения роутера и модема (за редким исключением используется оптический кабель).

Похожие коннекторы используются и на других соединительных проводах, например, между модемом и ПК. Разница только в расположении или, по терминологии компьютерщиков, в распиновке проводов.Ранее для коннекта часть жил перекрещивалась в определённом порядке, только в этом случае оборудование работало.

С 2001 года было решено ввести два главных стандарта подключения – TIA/EIA-568-B и TIA/EIA-568-А. В нынешнее время в ходу первый стандарт (В) подключения проводов витой пары. Его-то и требуется запомнить. Выпускается двух- и четырёхпарный кабель для проведения сети.

Для скоростной передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с – двухпарный.

Сейчас в помещения заводят линии со скоростью интернета до 100 Мб/с. Естественно, что качество и скорость передачи данных в будущем будут возрастать. Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то используются эти же коннекторы, но после первых трёх (см. схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.

Неправильное подключение жил

Если вы неправильно подсоединили жилы, то либо ваш интернет будет работать чересчур медленно (примерно в 10 раз медленнее, чем положено), либо не будет работать вообще. Исправить неправильное подключение жил можно только демонтажем розетки:

1. Снимите декоративную и лицевую панели, вытащите клеммник.
2. Откройте крышку и внимательно проверьте, на своих ли местах находятся жилы. Очень легко спутать подключение по маркировке А с маркировкой В и подключить половину жил по одному стандарту, а половину — по другому.
3. При необходимости поправьте подключение.

Что такое распиновка и расключение кабеля

Перед тем как подключать интернет-розетку самостоятельно – сначала потребуется разобраться с особенностями процедуры обжима контактных соединителей

Основное, на что обращается внимание в этом случае – порядок расположения контактов на ее соединительных клеммах (распиновка)

Схема распиновки (расключение) интернет-кабеля

Под распиновкой (расключением) понимается последовательность обжима подводящих жил на интернет-розетке или коннекторе RJ45. Схема, согласно которой проводится эта операция, обычно нанесена на модуле с разрезными контактами с двух сторон. При этом для обозначения конкретного контактного соединения используется цветная маркировка.

На фото ниже представлен модуль от розетки Legrand с цветной маркировкой для укладки проводов.

Модульный разъем интернет розетки Legrand с указанием цветовой маркировки проводов

Дополнительная информация: Для розеток с разъемом RJ45 рекомендуется выбирать 4-х парный кабель UTP из серии «5E» (фото справа).

С его помощью удается обеспечить скоростное соединение с Интернет (до 1 Гбит в секунду на удалении до 100 метров).

Технические характеристики

На данный момент напряжение в розетке может быть не только 220 или 380 Вольт. Например, в Америке сейчас принято использовать напряжение в 100-127 Вольт. Евророзетки на 220 Вольт можно использовать для подключения электроприборов мощностью не более 3.5 кВт. Это связано с тем, что силовые розетки не могут выдержать ток, который будет превышать 16 А. Такие модели отлично подойдут для подключения слабых электрических приборов.

Промышленные трехфазные розетки рассчитаны на силу тока в 32 А. Благодаря этому они отлично подойдут для подключения мощной техники.

Такие розетки в большинстве случаев рассчитаны на частоту тока в 50 или 60 Гц. В России или странах СНГ могут использовать первый тип исполнения.

Особенности прокладки кабеля

При прокладке кабеля для розеток Интернет должны соблюдаться определенные правила, содержание которых зависит от типа шлейфа, а также от места обустройства соединений. Для организации Интернет-сетей традиционно используются следующие виды кабельной продукции:

• витая пара UTP;
• оптоволоконные линии;
• коаксиальный кабель.

Помимо вида соединения при его оформлении важно обратить внимание на тип жилы и способ экранирования всего кабельного изделия. Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

В них учитываются следующие особенности монтажной процедуры:

Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

Витую пару UTP допускается укладывать с максимальным радиусом изгиба не менее 8-ми внешних диаметров. Нарушение этого требования приведет к разрушению изоляции и увеличению внешних наводок.
При прокладке экранированного кабеля важно убедиться в целостности его защитной оплетки.

Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения.

Прокладка витой пары в квартире

Прокладка линии от точки доступа в сторону ПК или распределительного устройства выполняется единым кабелем без образования стыковых соединений. Ввод витой пары в квартиру организуется через отверстие в стене, смежной с общим коридором. Оно оформляется пластиковой гильзой, вырезанной из трубы подходящего диаметра.

На участке трассы от этажного щитка и до ввода в квартиру кабель прокладывается в коробе. Таким же образом оформляется его открытая проводка внутри на стенах квартиры. В этом случае вместо короба могут применяться стандартные кабельные каналы или плинтуса особой конструкции (с пустотами для укладки проводов).

Они имеют съемные крышки, которые после размещения в нишах витой пары просто защелкиваются. Далее кабель проводится до места его подключения к розетке RJ 45.

Стандартные размеры розеток

Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте. Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.

Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.

Целевое предназначение

Розетки предназначаются для подключения бытовых электроприборов к сети через вилку. Любая электророзетка состоит из трех компонентов: это контакты, основание и защитный корпус. Основной характеристикой является номинальный ток, при котором сохраняется работоспособность в течение эксплуатационного срока. Домашние розетки рассчитаны на ток 10 и 16 А (т.е. для приборов с мощностью не выше 2-3 кВт).

Выделяют розетки с заземлением и без него. Устройства с заземлением имеют повышенную энергобезопасность. Чаще всего устанавливаются в помещениях, в которых возможен контакт с водой: ванная, кухня. Также они используются для работы аквариумов.

Как расшифровывается кодировка степени защиты оборудования

Подробная расшифровка маркировки приведена в таблицах. Речь идет о защите устройств от воздействия влаги и грязи.

Примечания к обозначениям:

1. Степень защищенности от влаги класса 3 по факту означает предотвращение от воздействия дождя на устройство.
2. Тип 7 — розетка сможет проработать какое-то время после погружению в воду.
3. Класс 8 означает, что устройство может длительное время функционировать под водой.
4. Если в маркировке присутствует символ Х, это значит, что степень сохранности от конкретного воздействия не тестировалась.
5. Первые четыре символа используются для отображения параметра защиты человека в результате прикосновения к опасным частям устройства. А — к тыльной стороне приспособления, В — от соприкосновения пальцем, С — инструментом, а D — кабелем.

Кроме описанной классификации при производстве розеток используются стандарты, определяющие защиту корпуса от механических воздействий. Такая маркировка обозначается символами IK, и она считается антивандальной. Основное различие состоит в использовании разных классов. Речь идет о силе энергии удара, которая обозначается в джоулях и определяется в прикладываемом воздействии.

Виды розеток по способу монтажа

Встроенные. Наиболее распространенная конструкция розеток, предполагающая монтаж в специальный подрозетник, скрытый в стене. Снаружи остается только корпус розетки и вывод контактов. Модели с заземлением дополнительно имеют заземляющие «усики».

Накладные. Этот вид розеток используется, когда необходимо уложить наружную проводку. Здесь вся начинка полностью находится в защищенном корпусе. Провод заводится внутрь через специальное отверстие. Такую розетку гораздо проще повредить, просто проходя мимо. Однако для закрепления где-нибудь в гараже или по деревянным стенам — очень хорошая вещь.

Как накладные, так и встроенные розетки бывают одинарными, двойными, тройными или четверными. В продаже каждого вида огромное множество, поэтому можно легко выбрать подходящий вариант для квартиры.

АФРИКА

СТРАНЫ	ТИП РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Алжир	C,F	230 В	50 Гц
Ангола	C	220 В	50 Гц
Бенин	E	220 В	50 Гц
Ботсвана	М	231 В	50 Гц
Бурунди	C,E	220 В	50 Гц
Чад	D,E,F	220 В	50 Гц
Джибути	C,E	220 В	50 Гц
Египет	C	220 В	50 Гц
Эфиопия	D,J,L	220 В	50 Гц
Гана	D,G	230 В	50 Гц
Гвинея	C,E	220 В	50 Гц
Камерун	C,E	220 В	50 Гц
Кения	G	240 В	50 Гц
Камеры	C,E	220 В	50 Гц
Конго	C,E	230 В	50 Гц
Либерия	A,B	120 В	60 Гц
Ливия	D,L	127 В	50 Гц
Мадагаскар	C,E	220 В	50 Гц
Малави	G	230 В	50 Гц
Мали	C,E	220 В	50 Гц
Марокко	C,E	127 В / 220 В	50 Гц
Мавритания	C	220 В	50 Гц
Маврикий	C,G	230 В	50 Гц
Мозамбик	C,F,М	220 В	50 Гц
Намибия	М	220 В	50 Гц
Нигер	A,B,C,D,E,F	220 В	50 Гц
Нигерия	D,G	240 В	50 Гц
Центрально-Африканская Республика	C,E	220 В	50 Гц
Руанда	C,J	230 В	50 Гц
Сенегал	C,D,E,K	230 В	50 Гц
Сейшельские острова	G	240 В	50 Гц
Сьерра-Леоне	D,G	230 В	50 Гц
Сомали	C	220 В	50 Гц
Свазиленд	М	230 В	50 Гц
Судан	C,D	230 В	50 Гц
Танзания	D,G	230 В	50 Гц
Того	C	220 В	50 Гц
Тунис	C,E	230 В	50 Гц
Уганда	G	240 В	50 Гц
Кот – д’Ивуар	C,E	230 В	50 Гц
Республике Конго	C,D	220 В	50 Гц
Замбия	C,D,G	230 В	50 Гц
Зимбабве	DrG	220 В	50 Гц

Выводы

Есть также другие виды электрических розеток, например:

• С USB портом, что позволит совершать подзарядку всех мобильных устройств при наличии только одного либо юсб провода.
• Или розетки с таймером, который можно установить на определенное время, после которого подача электричества прекратится. Это отличный вариант для экономных людей, т.к. многие из нас забывают или просто ленятся вытащить вилку после того, как зарядили устройство, а электроэнергия тем временем продолжает уходить.

В мире огромное количество видов электрических розеток (фото выше), а в этой статье мы разобрали самые основные.
