Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

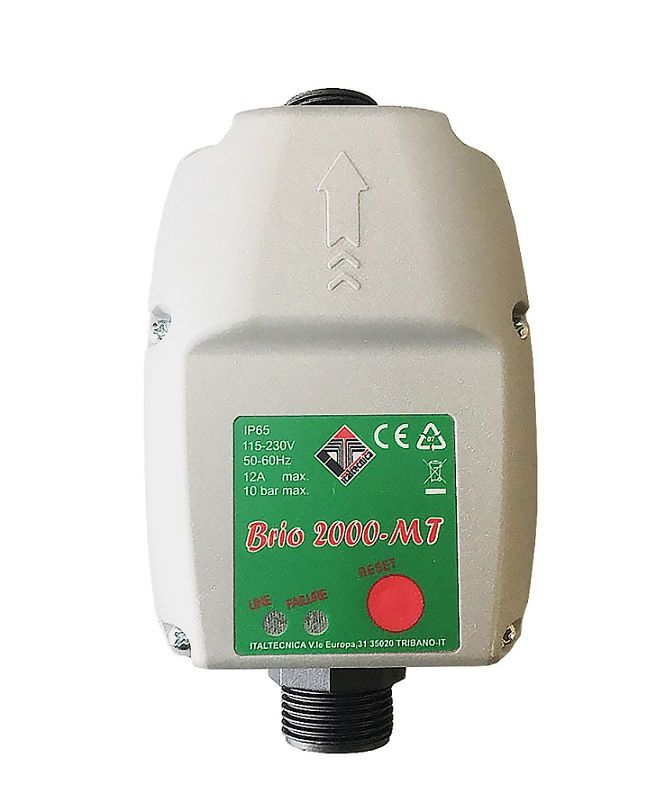

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Какую защиту выбрать?

Подобрать нужный вариант защитного устройства непросто. Необходимо учитывать одновременно несколько факторов:

• глубина водной емкости;
• диаметр скважины;
• особенности используемого насосного оборудования. Например, используется погружной насос или поверхностный;
• свои возможности в финансовом плане.

Например, наиболее простым и дешевым средством защиты насоса от сухого хода является поплавковый датчик. Однако необходимо учитывать, что его использование в скважине небольшого диаметра невозможно. А вот для колодца он подойдет идеально.

Если вода в рабочей емкости заведомо чистая, то наиболее оптимальным вариантом будет использование датчика уровня воды. Если же вы не уверены в качестве подаваемой в насос воды, лучше использовать реле протока или датчик давления воды.

Можно сделать небольшое заключение. Использовать насос без защиты от сухого хода можно лишь в том случае, если есть возможность постоянно контролировать поступление воды из колодца или скважины. В этом случае можно быстро отключить питание помпы, если вода прекратит поступать из источника. Во всех остальных случаях лучше перестраховаться, установив защитный датчик. Его цена вполне окупает себя, если учитывать стоимость покупки нового насоса взамен сгоревшего оборудования.

Как можно защитить насос от сухого хода с помощью реле (датчиков)

Существует несколько вариантов выхода из ситуации. Эти устройства функционируют по-разному, их область использования также, различна. Но цель они преследуют одну — обесточить помпу, как только бак опустеет.

Принцип защиты насоса от сухого хода

Спасают технику следующие устройства:

• реле;
• приборы контроля;
• датчики уровня жидкости.

Рассмотрим, насколько они эффективным и какова специфика их действия.

Когда реле будет эффективно

Реле — простейшее механическое приспособление. Когда оно достигает нижнего предела, электрическая цепь прерывается, насос самопроизвольно останавливается.

Аппарат снабжен мембраной — в норме она разогнута. Происходит реакция на давление, замыкая контакты, которые отвечают за питание.

Установка прибора целесообразна в следующих ситуациях:

• когда мало воды;
• при засорах;
• собирающий элемент помпы закреплен выше положенной нормы.

Крепят изделие защиты внутри емкости, если корпус устройства герметичный, или на поверхности. Лучший эффект наблюдается при поверхностных типах насосов.

Читайте еще: Вибрационный насос для колодцев: принцип работы и преимущества использования, ремонт своими руками

Когда реле не гарантирует отключение при отсутствии воды

Когда речь идет о ГА, то гарантии, что реле обезопасит помпу, нет. При стандартной не выключится оборудование, поскольку внутри системы будет присутствовать некоторое давление.

Остановка произойдет, когда практически все водяные запасы в гидроаккумуляторе истощаются, и давление достигнет нижней критической точки. Когда это происходит при наполненном баке, насос не сломается.

Характеристики реле. Как выбрать устройство для погружного, глубинного насоса

Принцип действия устройства зависит от его характеристик. Датчик реагирует на колебания показателей оборудования. Это приводит к поэтапному переключению контактов. Защита для глубинных насосных станций комплектуются пружинным блоком. Он регулирует силу потоков воды.

Учитывайте, что изделия для погружных помп работают только при определенной влажности и температуре. Скорее всего, их нужно монтировать в теплой комнате.

Приобретайте приборы на автоматике. Давление в трубопроводе должно быть чуть выше, чем в гидроаккумуляторе — чтобы не испортить фильтр.

Установка защитного реле в систему с гидроаккумулятором – стоит ли рисковать?

Защитное реле будет нормально функционировать с любым трубопроводом, в конструкции которого отсутствует гидроаккумулятор. С другой стороны можно ставить реле и в паре с гидроаккумулятором, однако такой монтаж не даст полноценной защиты от работы на сухом ходу.

Причина этому кроется в принципе работы и особенностях строения датчика: защитное реле следует монтировать перед гидравлическим аккумулятором и реле давления жидкости. При этом между защитным устройством и перекачивающим агрегатом устанавливается клапан сухого хода.

В таком случае мембрана реле будет находиться под воздействием постоянного давления, создаваемого гидроаккумулятором. Это довольно типичная схема, но в большинстве случаев она не способна помочь в защите насоса. Например, рассмотрим такой случай: при включенном насосе, который выкачивает жидкость из практически пустой емкости, остатки жидкости остались в гидроаккумуляторе. Так как нижний порог давления выставлен производителем в границах 0,1 атмосфер, то фактически давление есть, но насос будет работать вхолостую.

В результате этого мотор насоса прекратит свою работу лишь в тех случаях, когда гидроаккумулятор станет полностью пустым, или когда сам двигатель перегорит. Как вывод, можно сказать, что системы с гидроаккумуляторами лучше снабжать другими защитными устройствами.

Причины сухого хода и его вред для насоса

Итак, сухой ход — это наиболее частая причина поломки насоса. Причем, в этом случае невозможно будет даже выполнить гарантийный ремонт, если экспертиза докажет данную причину поломки. Случиться такая неприятность может в следующих ситуациях:

1. Неправильный выбор высоты подвешивания насоса в колодце или в скважине. Это может случиться, если глубина водной емкости заранее не была промеряна. Когда помпа выкачает воду до уровня своего расположения, она начнет захватывать воздух, в результате чего произойдет перегрев электродвигателя.
2. В источнике естественным путем уменьшилось количество воды. Например, колодец (скважина) заилился или вода просто не успела набраться в колодец после последней выкачки. После полной выкачки воды из колодца необходимо выждать определенное время для заполнения колодца.
3. Если применяется поверхностная помпа, которая находится на водной поверхности, то причина ее поломки может быть другой. Часты случаи, когда всасывающий патрубок насоса теряет свою герметичность. Вода всасывается вместе с воздухом, в результате чего двигатель насоса не получает достаточного охлаждения.

При выборе насоса важно соизмерить его производительность с дебетом водоисточника

Итак, если защита скважинного насоса от сухого хода отсутствует, то помпа перегревается и сгорает. Это касается не только электродвигателя. Современные насосы имеют большое количество пластиковых деталей. Пластик, при отсутствии охлаждения и смазки, также может деформироваться. Это вначале приведет к уменьшению производительности устройства, а затем вызовет его перегрев, заклинивание вала и отказ двигателя. Мастерам знаком такой вид отказа, возникающий в результате перегрева. Разобрав агрегат, можно легко обнаружить те его части, которые подверглись перегреву.

Чем опасен сухой ход

При холостом режиме работы возникают так называемые зону устойчивой кавитации. То есть под действием возникающих повышенных температур происходит изменения конструкции некоторых узлов и деталей именно насоса. Вот почему все чаще звучит такой термин, как защита от сухого хода для насосной станции.

Деформированное рабочее колесо насоса

Все дело в том, что перекачиваемая вода является охлаждающей средой для таких деталей насосного оборудования, как рабочее колесо (крыльчатка), уплотнительные манжеты и направляющие аппараты (сопло, входной патрубок). Кстати, необходимо отметить, что рабочее колесо – это достаточно дорогая деталь, и заменить ее не так просто

Очень важно понимать, что само рабочее колесо располагается в отдельном отсеке. И зазор между его краями и корпусом отсека не очень большой

При термической нагрузке крыльчатка расширяется и начинает соприкасаться с корпусом. Это и есть аварийная ситуация. Кстати, именно она может вывести из строя электродвигатель, что гораздо хуже и дороже.

Поэтому вне зависимости от устройства локального водопровода, приобретенной целиком или собранной своими руками насосной станции, рекомендуется установка реле сухого хода. Исключение может быть в некоторых случаях: при непостоянной работе насоса, например на даче, при осуществлении постоянного контроля за устройством, забор воды производится из неиссякаемого источника, потребитель имеет большой опыт эксплуатации устройства. Но даже в этих случаях многие специалисты все же рекомендуют установить предохранительное реле, чтобы полностью исключить вероятность поломки.

Причины

Если говорить о внешних причинах появления сухого хода, то можно сказать, что их достаточно много. Но все они сконцентрированы на одном – это полное или частичное отсутствие воды в рабочем отсеке насоса. Что касается частичного отсутствия, то вследствие этого внутри рабочей камеры появляются воздушные пузыри. Именно в них и образуются зоны повышенной температуры. Специалисты отмечают, что критическая производительность насосной станции, при которой можно говорить о сухом ходе, это 5 л/мин. Что на это может повлиять.

• Отсутствие воды в гидротехническом сооружении.
• Разгерметизация подающего шланга или трубопровода, за счет чего внутри системы насос начинает подсасывать воздух.
• Забился обратный клапан.
• Упало напряжение в питающей сети электроэнергии.

Детали насоса после работы в режиме сухого хода Кстати, необходимо отметить, что трение вращающихся деталей приводит к повышению температуры. Это из курса школьной программы по физике. Недостаточное количество воды, которая протекает внутри рабочей камеры насоса, становится причиной ее закипания. Хорошо, если крыльчатка изготовлена из металла, но сегодня многие производители перешли на пластик, который уменьшает стоимость изделия. Но именно полимерный материал негативно реагирует на насыщенный пар, который деформирует пластиковую крыльчатку.

Настройка подключенного защитного реле

Устройство сконструировано так, что реле предполагает регулирование уровня связи между срабатывающей контактной группой и поверхностью, которая реагирует на силу давления. Эту функцию выполняют специальные винты — они ослабляют и натягивают пружину. Изготовитель настраивает нижний и верхний порог срабатывания. Чаще всего это показатели:

• 1,4 атмосферы — минимум;
• 2,8 — максимум.

Пользователю доступна самостоятельная регулировка границ — винт поворачивают в направление влево или вправо.

Обратите внимание! Обязательным требованием правильной настройки защиты является фиксация порога отключения прибора ниже давления насоса. Если это правило игнорировать, помпа не среагирует — оборудование быстро сломается

Второй винт регулировки предназначен для определения разницы пограничными показателями чувствительности прибора. В процессе настройки учитывайте, что верхний порог отключения тоже меняется. Ваша задача — не допустить превышения показателя максимального давления, которое выдает непосредственно оборудование.

Снижайте нижний уровень и разбег границ откручиванием гаек.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Как защитить насосную станцию от работы «на сухую»

Сегодня разработано несколько решений, которые защитят насос от сухого хода, выключив его при прекращении подачи воды. Каждое из этих решений имеет свои сильные и слабые стороны, поэтому оптимальный эффект дают несколько систем защиты, скомбинированных вместе.

Но чтобы определить, как создать для вашей помпы эффективную защиту от сухого хода, нужно сначала выяснить, какие особенности характерны для отдельных компонентов.

Реле защиты

Это достаточно просто по конструкции механизм. Он реагирует на давление воды в системе. Как только давление падает ниже допустимой нормы (это – сигнал о том, что вода перестала поступать в насос), устройство замыкает электрический контакт, и цепь питания насоса разрывается. При восстановлении давления цепь снова замыкается.

В зависимости от модели и настроек, которые выставил производитель, реле способно сработать от падения давления от 0,6 (наибольшая чувствительность) до 0,1 (наименьшая чувствительность) атмосферы.  Обычно такой чувствительности вполне достаточно для того, чтобы определить возникновение ситуации холостого хода и выключить насос.

Наиболее распространен такой механизм для насосов располагаемых на поверхности. Но некоторые модели имеют корпус, защищенный от попадания внутрь воды, и могут монтироваться на глубинные помпы.

Такое устройство не рекомендуется устанавливать, если в системе предусмотрен гидроаккумулятор (ГА). Дело в том, что обычно в этом случае монтаж устройства защиты выглядит так: «насос – обратный клапан – защитное реле – реле давления воды — ГА». Такая схема не дает 100% уверенности, что насос выключится при сухом ходе, поскольку вода, содержащаяся в гидроаккумуляторе, может создать давление в 1,4 – 1,6 атмосферы, что будет восприниматься как норма.

И тогда, если например, ночью кто-то спустил воду в бачке и помыл руки, это включит насос, но не опустошит ГА. И если вода из скважины по каким-то причинам не поступает, то к утру насос уже сгорит из-за сухого хода. Поэтому для систем с гидроаккумулятором лучше искать другие решения для обеспечения защиты.

Как правильно выбрать насос для скважины читайте в статье: здесь

Контроль протока воды

Для определения, есть ли проток воды через систему, используется два типа датчиков:

• Наиболее просты по конструкции лепестковые реле. В них течение воды отгибает пластинку, которая при отсутствии давления разогнется и перемкнет контакты реле. Тогда произойдет отключение цепи, снабжающей электричеством насос.
• Турбинное реле более совершенно, но сложнее по конструкции. Его главный элемент – маленькая турбинка, установленная на валу. Течение заставляет ее враться, а датчик считывает импульсы, создаваемые электромагнитом, закрепленным на оси турбинки. Если количество импульсов падает ниже эталонного значения, цепь отключается.

Существуют также комбинированные контролеры потока воды. В них может включаться дополнительно манометр, обратный клапан, мембранное реле для защиты от падения давления воды и другие узлы.

Такие блоки наиболее надежны, но из-за технической сложности стоимость такого блока может быть весьма существенной.

Датчики уровня воды

Датчик уровня воды помещается в шахту. Он наиболее часто устанавливается в комплекте с погружаемой помпой, но есть модели, предназначенные и для использования с наземными насосными станциями.

По конструкции выделяют два типа:

• Поплавковые. Могут быть двух типов. Первые отключают насос после поднятия воды до определенного уровня. Они предназначены для того, чтобы предотвратить перелив бассейна при заполнении. Второй вариант срабатывает, если уровень воды падает ниже эталонного. Он как раз и применяется для предотвращения сухого хода.
• Электронные реле контроля обладают более широким функционалом. Они представляют собой систему электродов, размещаемых на разной глубине. В зависимости от того, какие электроды находятся ниже уреза воды, а какие выше, реле включает или отключает присоединенное оборудование. Одно реле может контролировать работу нескольких насосов

Помимо описанных механизмов есть немало других систем для предотвращения сухого хода, например, частотные преобразователи. Но эти решения не применяются на домашнем водопроводе потому, что слишком дороги, громоздки или потребляют слишком много электроэнергии.

Насос для откачки канализации читайте в статье: тут

Датчики, обеспечивающие контроль потока воды

Реле протока — приборы контроля потока неагрессивных жидкостей через трубопровод.

Различают 2 вида:

1. Лепестковые. В рабочем режиме лепесток отклоняется потоком в сторону и замыкает контакты, при отсутствии жидкости приходит в исходное положение и размыкает цепь. Две разновидности лепестковых датчиков по способу подключения: врезные и устанавливаемые в тройник трубопровода.
2. Поршневые. Внутри них находится магнитный поршень. В рабочем состоянии поток смещает его, замыкается электрическая цепь. Если воды в системе нет, то поршень под воздействием силы тяжести опускается, контакты размыкаются.

Некоторые модели реле, реагирующих на поток, имеют встроенный обратный клапан.

Коротко о главном

Реле, которое предупреждает сухой ход насоса, крайне важное устройство. Оно не допускает холостой ход, который опасен из-за выхода из строя основных составляющих системы водоснабжения

При выборе реле учитываются характеристики насоса, уровень создаваемого им давления

Принимается во внимание место установки защиты, что влияет на требования к её рабочим параметрам.. Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей. Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты

Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону)

Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).

Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей. Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).
