Расширительный мембранный бак для отопления: конструктивные особенности и принцип работы

Открытые

Относящиеся к первой группе, чаще всего монтируются на чердаках, то есть над верхней точкой системы отопления. Открытый расширительный бак представляет собой прямоугольную или цилиндрическую емкость, для производства которой применяется листовая сталь. После их установки необходимо произвести теплоизоляцию. Перед включением не требуется настройка.

Пример: для отвода жидкости служит циркуляционная труба. К раковине примыкает контрольная труба, на которой установлен запорный кран для регулирования уровня воды в емкости. Нельзя не отметить расширительную трубу, посредством которой жидкость поступает непосредственно в бак. Все эти и другие трубы присоединяются при помощи специальных патрубков.

Открытые экспансоматы имеют определенные отрицательные качества.

Перед тем как проверить уровень теплоносителя, необходимо поднять защитную крышку открытого бака. Кроме этого, потребуются дополнительные денежные затраты на его установку, так как монтировать бак придется в верхней части отопительной системы.

Также необходимо предварительно утеплить то место, где будет произведена установка. По причине того, что открытый расширитель функционирует при пониженном давлении, управлять такой системой несколько затруднительно.

И последнее – в экспансомат, имеющий вышеописанное устройство, поступает воздух, что приводит к повышенному уровню коррозии основных элементов.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Как установить расширительный бак мембранного типа

Мембранный бак нужен для защиты инженерной системы от гидроударов и полного обеспечения ее качественной работы. После приобретения оборудования нужно тщательно продумать, как установить мембранный бак, чтобы он работал без сбоев. Гидроаккумулятор в водоснабжении выполняет несколько функций: накапливает запас воды, поддерживает в системе необходимое давление, служит резервом для уменьшения частоты включения и выключения насоса.

Без установки мембранного бака срок службы насоса значительно сокращается. В системе, обеспеченной гидроаккумулятором, воду можно набрать даже при отключении электричества. Во время первого запуска насоса происходит заполнение водяной камеры бака водой. Чем больше объем воды в баке, тем меньше объем воздуха и выше давление.

Достигнув заданного показателя давления, которое нужно для отключения насоса, происходит его автоматическое отключение. Как только давление в системе упадет до допустимого уровня, сразу включится подача воды. Для проверки давления на гидроаккумуляторе установлен манометр. Он же необходим для настройки необходимого диапазона эксплуатации оборудования.

Выбор расширительного бачка для водоснабжения

Прежде чем приобрести для холодного водоснабжения расширительный бак автономной сети, обращают внимание на его объем.

При этом нужно учитывать:

1. Количество предполагаемых пользователей водоснабжающей системой.
2. Число мест водозабора, среди которых могут быть душ, краны и бытовые приборы, к примеру, стиральная машина.
3. Возможность одновременного расхода воды несколькими потребителями.
4. Наибольшее количество циклов выключения-включения насоса на протяжении  одного часа.

Профессионалы советуют при выборе компенсационного бака для водоснабжения ориентироваться на следующие показатели:

• если количество пользователей не более 3-х, а производительность насоса не превышает 2 кубометров в час, объем резервуара должен составлять 20 – 24 литра;
• когда число домочадцев не превышает 8 человек, а мощность насоса около 3,5 кубометров в час, потребуется емкость на 50 литров;
• если потребителей будет больше 10 человек, а производительность оборудования равна 5 кубометрам в час, следует приобрести модель объемом 100 литров.

Помимо этого, расширительный бак для холодной воды является емкостью, в которой хранится некоторый ее запас. С учетом данной информации необходимо корректировать объем компенсационного прибора.

Конструкция расширительного устройства позволяет устанавливать дополнительный резервуар. Это можно делать в процессе эксплуатации основного прибора без выполнения трудоемкого демонтажа.

После завершения установки дополнительного прибора, величина резервуара составит сумму объемов емкостей, имеющихся в системе

При покупке расширительного бака, помимо технических характеристик, надо обращать внимание на производителя данной продукции. Недорогая покупка может в будущем потребовать более значительных затрат.

Обычно для изготовления недорогих моделей предприятия используют наиболее дешевые материалы, а они в большинстве случаев, как подтверждает практика, не всегда имеют соответствующее качество. Особенно этот нюанс важен для каучука, из которого производят мембрану.

От качества диафрагмы расширительного бака для скважины зависит не только длительность его эксплуатации, но и безопасность воды, поступающей из источника водоснабжения.

Чаще всего известные, хорошо себя зарекомендовавшие производители, дорожащие своей репутацией, готовы гарантировать качество выпускаемой продукции. Среди потребителей популярны следующие бренды: немецкие — Reflex, Zilmet и российские — Джилекс и Elbi.

Виды мембранных баков

Расширительный бак с несъемной мембраной

На первый взгляд конструкция устройства довольно проста. Однако для различных систем нагрева со специфическими техническими характеристиками следует подбирать правильную модель мембранного расширительного бака для отопления. Рассмотрим наиболее популярные модели, которые можно устанавливать как в бытовой, так и в промышленной системе.

Фиксированный бак

Их особенностью является то, что мембранный бак для отопления по инструкции не разборной. т.е. эластичная мембрана не может быть демонтирована и заменена на новую. Несмотря на такой, казалось бы недостаток, эти модели имеют одно существенное преимущество — доступную стоимость. Именно поэтому они устанавливаются для небольших систем отопления с относительно стабильным давлением в трубах. Зачастую расчет мембранного бака для отопления подразумевает неизменный показатель давления в воздушной камере, который производитель указывает дополнительно. Но если есть вероятность превышения критического показателя расширения теплоносителя — необходимо устанавливать другой тип конструкции.

Фланцевые со сменной мембраной

Расширительный бак со сменной мембраной

Для установки новой мембраны в конструкции предусмотрен фланец, на которой она монтируется. Таким образом можно регулировать объем мембранного бака для отопления, устанавливать эластичные примочки с различными показателями упругости. Подобные модели монтируются для систем отопления с большой вероятностью превышения давления в трубах. В первую очередь это относится к твердотопливным котлам, где невозможна оперативная регулировка уровня нагрева воды. Баки могут изготавливаться горизонтального и вертикального типа. Для замены мембраны необходимо снять фланец, демонтировать старую и на ее место установить новую. Наиболее популярным производителем подобных моделей является компания Wester, мембранный бак для отопления, который можно встретить и в небольшом частном доме, и в системе нагрева производственного цеха.

Полезный объем мембранного отопительного бака зависит от его формы. Для больших систем лучше всего выбирать цилиндрические конструкции, а плоские модели будут оптимальны для отопления с малой протяженностью труб.

Особенности установки

Установка расширительного бака в системе отопления зависит от типа последней. Как уже было сказано выше, отопление может быть реализовано закрытым и открытым способами.

Ниже рассмотрим, как выполнить своими руками подключение бачка в обоих случаях.

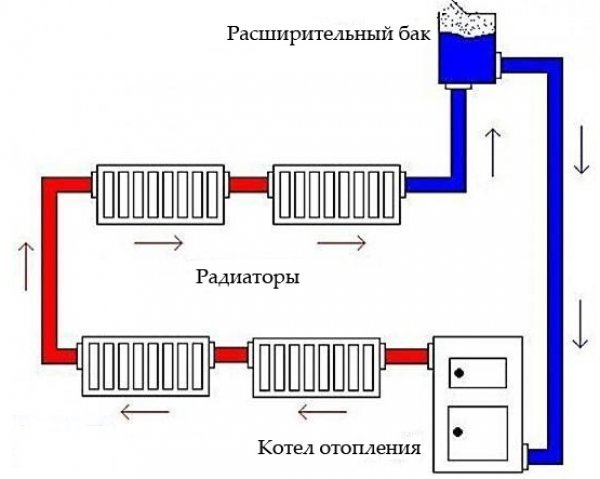

Схема открытой отопительной системы

Открытая система

Открытое отопление, по сути, представляет собой один большой сосуд со специфичными конвекционными потоками внутри.

Монтаж расширительного бака отопления в этом случае, как собственно и всех остальных отопительных приборов, должен обеспечивать:

• Быстрый подъем нагретого котлом теплоносителя в верхнюю точку отопительной конструкции, а также ее естественная циркуляция через отопительные приборы.
• Свободное и беспрепятственное движение воздушных пузырьков вверх.

По этим причинам установка данного устройства осуществляется в верхней точке конструкции. Чаще всего в частных домах эти емкости располагаются на чердаке либо вверху разгонного коллектора (в однотрубной системе).

Надо сказать, что сам бачок для открытой системы так же отличается конструкцией:

• Не требует запорной арматуры;
• Не нуждается в резиновой мембране и даже крышке.

В данном случае расширительный бачок — это простая емкость, в которую, при необходимости можно долить ведро воды взамен испарившейся. Как правило, цена такого устройства равняется паре электродов и стоимости квадратного метра листа стали толщиной в несколько миллиметров.

Схема закрытой отопительной системы

Закрытая система

Если конструкция реализована по закрытой схеме, то монтаж расширительного бака системы отопления имеет ряд особенностей, с которыми ознакомимся ниже:

• Наиболее оптимальным местом для подключения устройства является участок, в том месте, где течение теплоносителя ближе всего к ламинарному и отсутствуют завихрения. Поэтому очевидным решением является его установка перед циркуляционным насосом для отопления. Что касается высоты расположения, то она не имеет значения, так как задача устройства, как уже было сказано выше, заключается в компенсации теплового расширения и гашении гидроударов.
• Большое значение имеет расположение бачка в пространстве. В идеале жидкость должна поступать в емкость сверху, что позволит полностью удалить воздух из отсека с жидкостью.
• Объем устройства должен составлять не менее десятой части от объема всей жидкости в системе. Рассчитать объем воды можно отталкиваясь от мощности котла – на один киловатт берется 15 литров жидкости.

Обратите внимание! Зачастую котлы отопления снабжены расширительными бачками и даже циркуляционными насосами. Поэтому прежде чем отправиться за покупкой устройств, следует убедиться, что они нужны

Подключенный к пластиковым трубам расширительный бак

В качестве примера рассмотрим, как выполняется монтаж мембранной емкости.

Итак, инструкция выглядит следующим образом:

• Если подключение осуществляется к действующему отоплению, то в первую очередь надо выключить все оборудование и слить воду с батарей. Чтобы жидкость лучше стекала, следует открыть краны Маевского.
• Если используются пластиковые батареи отопления, то монтаж следует осуществлять через разъемный монтажный элемент, называемый «американкой». Первая его часть прикручивается к бачку, а вторая припаивается к трубе. Затем обе части соединяются.

«Американка» для подключения бака

• Затем нужно разрезать трубу отопления и установить тройник. к которому подключается труба от бака.
• Пока в батареях отсутствует вода, надо демонтировать фильтр грубой очистки и промыть его.
• После установки всех элементов на свои места нужно открыть краны и заполнить радиаторы водой. При этом давление должно подняться до 1,2-1,3 кПа.
• В завершение работы следует стравить воздух и закрыть краны Маевского.

Совет! Перед расширительным баком желательно установить кран. Это позволит выполнять ремонт устройства, не спуская воду с батарей.

После осуществления всех вышеописанных действий можно включить котел.

Конструкционные особенности

Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована. Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: «Делаем подбор расширительного бака для отопления «).

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая — имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

• начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
• в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе

Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе

Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

установка бачка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Выбор мембранного расширителя

Какую разновидность выбрать (открытого или закрытого типа)

Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.

Рассмотрим отличия и определимся с рациональным выбором.

Расширительный бак с мембраной (закрытый)

При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.

Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.

Открытый расширительный бак

Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.

Открытые баки используют редко из-за недостатков:

• массивная конструкция;
• создаются благоприятные условия для процесса коррозии;
• нельзя использовать при высоком давлении.

Как определить необходимый объем расширительного бака

Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.

Способ 1

Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.

Способ 2

Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:

 V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.

Где:

V – количество жидкости в системе;

Bt – коэффициент, учитывающий расширение воды при изменении температуры;

P min – исходное значение давления;

P max – разрешенное давление. Используется при расчете предохранительного клапана;

Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:

Образец расчета:

Количество воды в установке 800 литров;

Bt для воды с температурой 85 градусов составляет 0,034;

Исходное давление – 1,5;

Предельное давление – 5.0;

Величину коэффициента заполнения находим по таблице – 0.58

Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.

Полученный результат умножают на коэффициент резерва равный 1,25.

Полный объем: 67*1,25 = 83,75 л.

Выбираем бак, который по объему близок этому значению.

Допускается пользоваться таблицами. В качестве теплоносителя – вода.

В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта

Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема

Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака

Способ 3

Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.

Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.

Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.

Как определить диаметр трубы, идущей к расширительному баку

Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:
