Как подобрать центробежный насос для воды?!
Содержание:
- Достоинства и недостатки центробежных насосов
- Электрические разновидности для домашнего водопровода
- Реалии насосной практики
- Погружное оборудование для водоснабжения дома
- Практичный насос «Водолей»
- Преимущества и недостатки центробежных насосов
- Преимущества
- Виды центробежных погружных насосов
- Классификация по типу установки — погружные или поверхностные насосы
- Основные характеристики центробежных насосов
- Области применения
- Конструкция центробежных насосов
- Струйные типы насосов
- Особенности конструкции
- Особенности конструкции и принцип действия
- Классификация
- Устройство циркуляционного насоса
- Технология установки центробежных насосов
- Заключение
- Заключение по теме
- Вывод: чем отличается динамический и объемный насос?
Достоинства и недостатки центробежных насосов
Центробежные насосы наделены множество преимуществ, благодаря которым пользуются широкой популярностью на отечественном рынке.
К таким достоинствам относятся:
- Сравнительно большое количество оборотов вала. Это дает возможность применять электродвигатели и турбины в качестве механизмов, обеспечивающих вращение;
- Возможность постепенного снижения или повышения мощности. Благодаря такому качеству, запуск устройства может выполняться при перекрытой задвижке на выходном отверстии;
- Когда несколько насосов устанавливаются на одном трубопроводе, уровень напора и интенсивность подачи воды значительно увеличиваются;
- Простота конструкции;
- Сравнительная дешевизна;
- Возможность использования автоматизированной системы управления;
- Жидкость может втягиваться в насос с большой высоты;
- КПД таких устройств примерно составляет 0,6-0,8;
- Надежность эксплуатации.
К недостаткам данного класса насосов можно отнести:
- Вероятность нестабильной подачи воды, изменяющейся в случае нестабильной работы электрической цепи.
- Когда выполняется запуск, рабочая емкость центробежного насоса обязательно должна быть заполнена водой. Зачастую воду приходится заливать в устройство, если уровень жидкость не достает до входного патрубка.
- Функциональные характеристики механизма могут в значительной степени снизиться в ситуации, когда в спираль попадает воздушная масса, подшипники и другие комплектующие при этом быстрее выходят из строя.
Чтобы воздух благополучно удалялся из системы, на кожухе устанавливаются специальные вантузы.
Электрические разновидности для домашнего водопровода
Центробежные
Роль рабочего органа выполняет колесо с лопатками, помещённое в корпус. Корпус имеет два патрубка: для всасывания воды, расположенный напротив центра вращения колеса, и для подачи, расположенный на периферии в диаметральной плоскости.
Принцип работы основан на использовании центробежной силы. Вода подаётся в центр колеса. Вращаясь, лопатки захватывают воду и отбрасывают её к стенкам корпуса. Таким образом, в центре возникает разряжение, под действием которого всасывается новая порция воды, а по краям создаётся избыточное давление, вытесняющее воду в выходной патрубок.
Центробежные насосы для воды могут быть погружного или поверхностного исполнения.
Поверхностный водонасос этого типа сможет поднять жидкость с глубины не более восьми метров. Гидроагрегаты этого типа неспособны к сухому всасыванию, то есть перед использованием их необходимо залить водой.
Для увеличения глубины всасывания применяют инжекторные устройства, которые позволяют поднимать воду с глубины до пятидесяти метров.
Инжектор может встраиваться и в корпус насоса. При такой конструкции аппарат становится очень шумным, и устанавливать его в жилых помещениях не рекомендуется.
Вихревые
Вихревые электронасосы могут работать со смесью воды и газа благодаря своей конструкции и применению особой крыльчатки — импеллера, который захватывает воздух и продвигает его внутрь улиткообразного корпуса. Внутри корпуса есть небольшое количество воды, воздух перемешивается с жидкостью и выводится через выходной патрубок. В результате этого в корпусе создаётся разряжение, и происходит втягивание воды через входной патрубок.
Импеллер действует подобно инжектору и позволяет закачивать воду на высоту до 20 метров.
Роторные
Состоит такой насос из цилиндра, перемещающегося внутри его поршня, и двух клапанов на входе и выходе. При перемещении поршня вниз происходит сжатие воды в цилиндре, и вода вытесняется вверх, а при обратном движении создаётся разряжение, и в полость цилиндра поступает следующая порция воды.
Помповые агрегаты
Помпы могут приводиться в действие разными способами, но в быту чаще всего применяют моторизированные. Их работа обеспечивается бензиновыми или дизельными двигателями внутреннего сгорания. Конструкция исполнительного механизма позволяет перекачивать жидкости с твёрдыми частицами диаметром до 5 мм.
Производительность мотопомпы весьма велика, поэтому их применяют там, где необходимо перекачать большое количество воды, например: осушение водоёмов, пожаротушение, орошение полей. Мотопомпы по многим показателям отстают от электронасосов, зато они автономны, мобильны и не зависят от электросети.
Струйные гидравлические устройства
Эти насосы не способны создать на выходе давление, но их можно использовать для поднятия воды из неглубокого колодца в ёмкость на поверхности. В струйных устройствах нет движущихся частей. Роль рабочего механизма выполняет струя газа или жидкости.
К струйным гидравлическим устройствам относятся аэролифты. Устройство аэролифта следующее. Труба небольшого диаметра опускается в колодец. На расстоянии 20 см от нижнего края трубы есть патрубок, к которому подключается шланг от компрессора. Труба должна быть погружена в воду так, чтобы воздушный патрубок находился ниже уровня жидкости минимум сантиметров на тридцать. При подаче воздуха от компрессора пузырьки движутся вверх и подхватывают воду, которая находится выше них, таким способом газо-водяная смесь продвигается по трубе и выливается в ёмкость наверху.
Для максимально эффективной работы такого устройства нужно экспериментально подобрать необходимое давление воздуха в системе.
Реалии насосной практики
У каждого свои недостатки. Что сказано о человеке, применимо к современному насосу. Отличия винтового и центробежного насоса не только в принципе действия, конструкции, технических характеристиках, но и в ориентации на «излюбленные» области применения.
Если не трогать нефтяную промышленность и сточные воды, то винт «любит» качать все от сахарного сиропа до битума, а центробежная сила — все от воздуха до сахарного сиропа.
В области воды их силы равны по определению (по техническому паспорту). Это утверждение в каждом конкретном случае регулирует реальная скважина (источник) и реальный дом (потребитель).
Более того, на вопрос, какой насос лучше, центробежный или винтовой, может наложить вето водопроводная сеть, электрика, подвесной шнур, оборудование, непредвиденная перегрузка.
Реалии насосной практики не в конкретном принципе действия насоса, модели лучшего изготовителя, а в специалистах, задействованных на установке насоса, изготовлении скважины и доставке воды до потребителя.
Специалист должен четко понимать и оценивать, как паспорт скважины, так и «паспорт потребителя». Кроме чисто технических параметров скважина может пострадать от природных катаклизмов с той же вероятностью, с какой потребитель может резко взвинтить нагрузку, организовав в собственном доме банкет или свадьбу.
Погружное оборудование для водоснабжения дома
Лучший насос для воды для дома или дачи, где проживают подолгу, — погружной. Он хорошо подходит, если планируется монтаж системы водоснабжения от глубокой скважины (свыше 9-10 м). Все погружные модели снабжены автоматической защитой от «сухого хода».
Устанавливать погружной насос можно, если он не будет касаться дна, а высота водного слоя над ним будет не менее 1 м. Это необходимо по нескольким причинам. Во-первых, чтобы двигатель нормально охлаждался, должно быть достаточное количество воды. Во-вторых, уровень воды в скважине или колодце не стабилен. Он может изменяться в зависимости от сезона
Важно, чтобы при этом насос не оказался слишком близко к зеркалу воды, иначе могут возникнуть сложности с водоснабжением. Насос не должен достигать дна на 2-6 м, чтобы грязь и песчинки со дна не попадали во входной патрубок
Практичный насос «Водолей»
Работающий пример бюджетной организации водоснабжения дома, полива сада и огорода. Это не Wilo и не Grundfos, а винтовые насосы «Водолей». Они «умеют» долго и стабильно работать. Срок непрерывной службы в несколько лет для них не предел, хотя не каждому «Водолею» дается долгая жизнь по причинам, зависящим от изготовителя или от условий эксплуатации. Длительная эксплуатация возможна:
- Если правильно рассчитать скважину по факту (на качественную скважину есть паспорт) — это стабильный отбор воды и надежная работа в ней насоса.
- Если объективно рассчитать потребность в воде: учесть все мойки, душевые, стиральные машинки и санузлы.
- Если знать длину водопровода, его пропускную способность и высоту подъема воды.
Если предусмотреть возможность отключения электроэнергии и учесть еще много других факторов, то винтовой насос для воды «Водолей» от компании «Промэлектро» ничем не уступит авторитетному коллеге от Grundfors.
На примере бюджетного и неприхотливого насоса «Водолей» эти три подпункта определяют уровень знаний, которыми обладает квалифицированный специалист, в конкретной ситуации выполняющий работу по организации водоснабжения дома.
Пример в отношении скважины и насоса. Сам по себе «Водолей» хорош, но шнур, которым он комплектуется, плох. Придется сразу купить тот, на котором насос будет висеть безопасно и долго.
Примеры в отношении потребности. Оптимальный напор в кране 2,5 бара. Водяной столб высотой в десять метров давит на один квадратный сантиметр с силой 1 бар. То есть, «Водолею» придется преодолеть сопротивление водопроводной сети, чтобы доставить в дом воду с нужным напором на все краны, стиральные машинки, душевые и пр.
Преимущества и недостатки центробежных насосов
Достоинства оборудования:
- высокие эксплуатационные характеристики центробежных насосов;
- стабильность параметров (давление и объем в единицу времени) потока жидкости;
- небольшие габариты и масса, что позволяет устанавливать оборудование в тесных помещениях;
- техническое обслуживание не требует специального инструмента и навыков;
- отсутствие трущихся элементов (кроме подшипников) увеличивает срок эксплуатации изделия;
- повышенный КПД оборудования из-за отсутствия дополнительных механизмов;
- возможно регулирование производительности с помощью дроссельной заслонки или частотного преобразователя, корректирующего обороты электропривода.
Одновременно отмечаются и недостатки насосов:
- устройство и принцип работы центробежного насоса позволяют начать работу только после заливки в корпус порции жидкости;
- при появлении воздушных пробок происходит падение производительности помпы;
- для достижения повышенного давления в магистрали требуется использовать многоступенчатые установки;
- кавитационный износ ротора и поверхности рабочей камеры;
- при перекачке жидкостей с абразивными включениями возрастает износ рабочих элементов;
- конструкция помпы не позволяет перекачивать жидкости с вязкостью более 150 сСт;
- турбина обладает повышенными параметрами при расчетных оборотах, увеличение или уменьшение частоты приводит к ухудшению характеристик насоса.
Преимущества
Центробежные насосы не имеют утечек, потому что нет уплотнения привода. Они также могут перекачивать опасные жидкости без повреждения насоса. Они очень энергоэффективны благодаря своему дизайну. Там нет потери трения силы. Из-за их простой конструкции износ очень незначительный. Центробежный насос работает с минимальным шумом.
Между двигателем и камерой центробежного насоса имеется зазор. Это имеет несколько преимуществ:
- Во-первых, отсутствует теплообмен между двигателем и камерой.
- Во-вторых, жидкости не могут попасть в двигатель.
Кроме того, центробежные насосы используют систему магнитного сцепления, которая разрушается при высокой нагрузке. Это удерживает высокие нагрузки от повреждения двигателя.
Виды центробежных погружных насосов
Все предлагаемые на рынке центробежные насосы погружного типа могут быть представлены в виде следующих групп:
Исходя из числа используемых ступеней, выделяют: одноступенчатые и многоступенчатые.
В зависимости от степени давления насосы делятся на модели с низким, средним и высоким давлением.
В зависимости от варианта подачи воды на рабочее колесо выделяют модели с односторонней и двусторонней подачей.
Исходя из места размещения вала, эти насосы можно классифицировать на модели с горизонтальным и вертикальным положением.
Исходя из разъема корпуса, насосы можно классифицировать на горизонтальные и вертикальные.
В зависимости от метода вывода воды от рабочего колеса в специальный канал эти установки бывают спиральными и турбинами.
Исходя из скорости работы, насосы можно подразделить на медленные, нормальные и быстрые.
На основании такого признака, как метод подключения электродвигателя, выделяют модели с приводом и с муфтами.
Модели центробежных насосов погружного типа, предназначенные для бытового использования, являются более компактными и имеют более низкую мощность. Их возможности не позволяют их использовать для выполнения больших объемов работ, они наиболее эффективны для обеспечения водоснабжения небольших объектов.
Классификация по типу установки — погружные или поверхностные насосы
Все насосы бывают погружными или поверхностными. Это классификация определяет расположение оборудование и принцип его работы.
Погружные насосы имеют особенную конструкцию для полного погружения в перекачиваемую жидкость. Эти специализированные насосы используются в различных промышленных и коммерческих целях, встречаются и на территории частных домов.
Конструкция погружного насоса имеет определенные особенности:
- оснащен водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель. Поскольку речь идет о погружении в воду, производители продумывают защиту от негативного воздействия водной среды на материалы агрегата;
- двигатель и корпус турбины соединены между собой;
- механические и электрические элементы управления находятся в защитном корпусе, чтобы не допустить попадание воды.
Для эффективной и бесперебойной работы оборудования через насос должно проходить достаточное количество жидкости. Если это недопустимо в силу конструктивных особенностей и условий эксплуатации, тогда в насосе присутствует кожух с закрытым верхом. За счет этого жидкость подается в насос.
Для надежной и длительной работы погружных насосов важно обеспечить дополнительную защиту от перегрузки. Поскольку отслеживать его состояние и исправность сложнее (агрегат находится на глубине), важно продумать систему защиты для продления срока службы оборудования
Также должна быть исправной и срабатывать система автоматического отключения насоса в случае остановки двигателя или заклинивания рабочего колеса. Если такая проблема будет иметь место, сложно предотвратить повреждение обмоток двигателя.
Погружные насосы бывают разных размеров, который зависит от сферы их применения – бытового или промышленного. Для тяжелых условий эксплуатации используют крупные насосы с возможностью перекачивания частиц диаметром до 65 мм. В промышленных условиях может иметь место двухуровневая система насоса путем соединения дух агрегатов. Так, можно обеспечить бесперебойность работы даже при выходе одного из строя. Плюсом такой системы будет снижение износа каждого насоса.
Погружные насосы устанавливают в следующих местах:
- глубокие колодцы;
- подвальные помещения с рисками затопления;
- в паре с обычным насосом, чтобы предотвратить выход из строя одного устройства, двигатель которого может забиться загрязненной жидкостью;
- в местах с ограниченным пространством;
- сельскохозяйственные постройки;
- трубопроводы с целью увеличения потока воды. Допустима горизонтальная установка насоса. Они бесшумные, поэтому использовать погружные насосы в трубах оптимально. Более того, двигатель и электрические детали закрыты для попадания жидкости.
Погружные насосы нельзя использовать при повышенных температурах жидкостей, в условиях агрессивной окружающей среды, в источниках с абразивными элементами, с твердыми частицами увеличенных фракций.
В погружных насосах система управления предназначена для контроля над уровнем жидкости. Она должна запускать или останавливать работу оборудования при достижении определенного уровня жидкости
В таких насосах важно исключить работу на сухую, что может привести к выходу из строя двигателя. Для этого производители оснащают модели насосов дополнительными функциями и сигналами тревоги.
Современные погружные насосы – это высокоэффективное оборудование, которое считается безопасным в использовании. Это долговечные двигатели со сроком эксплуатации свыше 40 лет. Это отличный вариант для перекачивания воды из источников, когда нужно полностью погрузить насос в жидкость или установить его ниже уровня земли.
Основные характеристики центробежных насосов
Чтобы правильно выбрать насос для подачи воды в частный дом из скважины или решения другой задачи, нужно рассматривать не только цифры, приведенные в документации к устройству. Однако для общего ознакомления с параметрами, которые полезны для правильной постановки задачи, разумно привести характеристики устройств для перекачки жидкости.
- Производительность или подача. Данная цифра характеризует количество жидкости, которое насос выбрасывает из выходного патрубка в случае, когда двигатель развивает номинальную мощность.
- Напор — разница в давлениях между входным и выходным патрубком.
- Напорно-расходная характеристика центробежного насоса — данный график показывает зависимость между напором и производительностью установки, позволяет эмпирически проанализировать достаточность подачи на отдельных этажах.
- Высота всасывания показывает, с какой глубины насос способен забирать воду.
- Номинальное давление — показатель, при котором насос в сети водоснабжения может работать в постоянном режиме.
Существует целый ряд параметров, которые полезны для профессионального анализа и проектирования сети водоснабжения, к примеру, частного дома. На практике часто применяются упрощенные методики. Примерная схема выбора насоса выглядит так.
- Делается среднестатистический расчет потребления. Для этого анализируются существующие устройства отбора воды, производится суммирование их показателей. В двух и более этажных домах определяется общая цифра потребления, а также выделяются объемы воды, необходимые для обеспечения комфорта каждого этажа.
- Определяется характер зоны отбора воды. Для скважины учитывается глубина, анализируется место установки насоса (высота от поверхности земли).
- Фиксируются высотные параметры сети водоснабжения. Это делается для двух и более этажных домов.
По этим параметрам уже с достаточной точностью можно выбрать подходящий насос. Характер места забора скажет, какой показатель высоты всасывания должен быть у устройства. По этажности (высоте подъема жидкости) делается расчет и выбор модели по характеристике напора.
Самая важная часть анализа — напорно-расходная характеристика, она покажет, способен ли насос обеспечить поставку воды в объемах комфортного пользования на этажи выше первого. Порядок действий при этом следующий:
- для этажа высчитывается падение напора (метраж подъема);
- на графике находится точка, соответствующая сниженному показателю;
- определяется объем подачи по графику.
Если полученная цифра больше нужного объема для конкретного этажа — насос справится с поставленной задачей. Иначе нужно более производительное или мощное устройство.
Но и при тщательном учете всех особенностей точки отбора воды и сети распределения бывают ошибки. Их причина — отсутствие учета гидравлического сопротивления трубопроводной структуры, зависимостей показателей отбора и давления, анализа соответствующих характеристики насосов. Но это уровень проектирования, недоступный среднестатистическим пользователям.
Совет! Чтобы создать некий технологический буфер, рекомендуется выбирать насос с запасом в 20% по ключевым характеристикам, прежде всего, напору.
Области применения
Краткое описание сфер применения насосов центробежного типа:
- Обеспечение питьевой водой жилых зданий и промышленных помещений. Специальные устройства погружного типа оборудованы контроллером, не допускающим вращения ротора без подачи жидкости.
- Перекачка нефтепродуктов или иных жидкостей в промышленных условиях или на складах.
- Подача смеси воды и специального пенообразователя к пожарному стволу. Установки монтируются на шасси пожарных автомобилей, привод осуществляется от основного двигателя через коробку отбора мощности.
- Обеспечение циркуляции теплоносителя в отопительных системах.
- Подача воды или моющего раствора в стиральных машинах и посудомоечных установках.
- Обеспечение напора воды в оросительных установках сельскохозяйственного назначения.
- Центробежные насосы используются для подачи охлаждающей жидкости в тепловых машинах (например, в двигателях внутреннего сгорания).
- Заполнение и слив воды из цистерн на грузовых кораблях (балластная нагрузка для обеспечения остойчивости).
- Перекачивание жидкостей, использующихся при производстве пищевых продуктов.
Конструкция центробежных насосов
Корпус помпы изготовляется из металла или ударопрочного пластика, на внешней части предусмотрены ушки для крепления на раме и имеются проушины для перемещения изделия кран-балкой. Вал силового привода соединяется с валом насоса с помощью муфты с демпфирующими элементами. Рабочее колесо может иметь открытые лопатки или лопасти, размещенные между 2 дисками. Ротор устанавливается на 2 подшипниках, встречаются консольные конструкции. Подшипниковые опоры оборудуются сальниковыми уплотнениями, задняя опора закрывается дополнительной крышкой.
Корпус насоса собирается из нескольких секций, соединяемых винтами или болтами. Между деталями располагаются уплотнительные прокладки, для обеспечения герметичности линии стыка требуется обеспечить параллельность поверхностей. Магистральные трубопроводы подсоединяются через фланцевые стыки, оснащенные уплотнительными кольцами. Коэффициент полезного действия оборудования зависит от габаритов.
https://youtube.com/watch?v=bqt4ipc73eQ
Конструкция центробежной помпы предусматривает установку дополнительных компонентов:
- сетчатого фильтра, задерживающего песок и ржавчину;
- обратного клапана, не допускающего нагнетание жидкости во всасывающий канал;
- предохранительной задвижки, перекрывающей подачу воды во время простоя установки;
- дроссельного узла, позволяющего изменять сечение входного канала и производительность помпы;
- частотного преобразователя, изменяющего рабочие обороты электрического двигателя;
- манометров, определяющих степень разрежения на входе или давления в канале напора.
Допускается автоматическое управление насосной станцией центробежного типа. В нагнетательном канале устанавливается датчик, учитывающий объем прошедшей жидкости. Дополнительный сенсор уровня размещается в заполняемой емкости. После достижения необходимого значения датчики подают сигнал, который поступает в блок управления. Конвертированный импульс транслируется к силовому приводу, закрывающему задвижку входной магистрали, одновременно происходит остановка силового привода помпы.

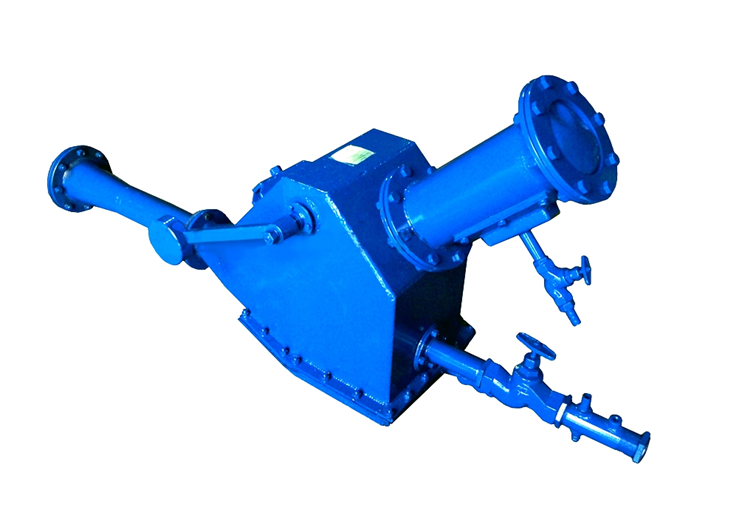

Струйные типы насосов
Предназначены для работы со всеми типами жидкостей. Струйные насосы могут устанавливаться вертикально или горизонтально. В конструкции агрегатов предусмотрено несколько входов, которые используются для всасывания постоянного потока жидкости с использованием давления для создания подъемной силы. Давление на всасывании и скорости жидкости обеспечивают выталкивание жидкости из источника, транспортируя ее в конечную точку.
Струйный насос или инжектор объединяет в себе функции струйного и центробежного устройства. Конструктивно наличие части центробежного насоса в составе струйного специально разработана для работы в сочетании с инжектором. Сам инжектор увеличивает давление центробежного насоса примерно на 60 процентов, обеспечивая нужное давление. Струйные насосы превосходят центробежные именно благодаря своей способности повышать давление.
В зависимости от глубины скважины определяют принцип работы оборудования. Так, для использования в неглубокой скважине дна труба соединяется со входом скважины и проходит вниз в источник с жидкостью. Если же нужно выкачать воду из более глубокого источника, нужно два канала для воды. Один используется для вытеснения воды, второй – для промывочной воды. Струйные насосы для глубоких скважин бывают однотрубные и двухтрубные.
Для работы всех струйных насосов действует универсальное правило: должен быть обратный клапан внизу всасывающей трубы. Такая система исключает попадание воды обратно в колодец при выключенном положении оборудования. Многие струйные насосы являются самовсасывающими, поэтому способны поддерживать достаточный уровень вакуума для всасывания жидкости.
При выборе струйного насоса обязательно учитывается тип перекачиваемой жидкости. От него зависит скорость потока. Например, в скважинах с примесями твердых частиц лучше применять агрегат с кольцевым соплом. Струйные насосы могут быть изготовлены из высокопрочных видов пластика, стали, нержавеющей стали. Если вы выбираете материалы, поддающиеся коррозии, обязательно нужно обеспечить антикоррозийную защиту.
Особенности конструкции
Одноступенчатое оборудование оснащено одним рабочим колесом, а у многоступенчатого насоса их предполагается от двух и больше. Что касается принципа действия – он идентичен, количество колес напрямую связано с производительностью агрегата. Таким образом, многоступенчатые насосы способны перекачивать больше воды за определенное время, а также отличаются увеличенным напором, то есть жидкость можно перекачивать на дальние расстояния, по сравнению с одноступенчатым насосом.
Многоступенчатые центробежные насосы также имеют разную конструкцию и бывают секционными или спиральными. Что касается секционного, жидкость он перекачивает последовательно, то есть из одного барабана в другой. Максимальный уровень производительности описываемого оборудования – 900 кубических метров воды в час с напором в 1900 метров.
Особенности конструкции и принцип действия

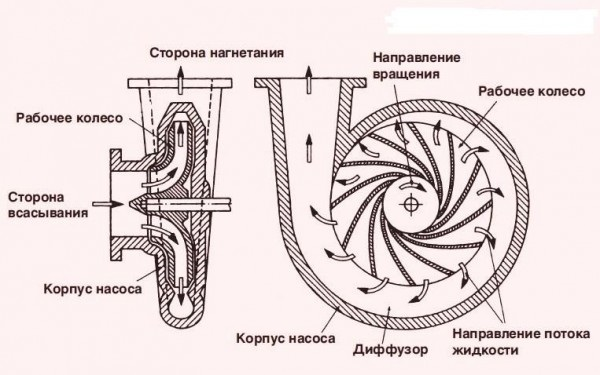

Устройство и принцип действия центробежного насоса принципиально не изменились с 17 века. Насос состоит из следующих деталей и узлов:
- Источник энергии — электрический (или бензинового) двигатель, смонтированный на одном валу с собственно насосной частью механизма.
- Вал, опирающийся на подшипники.
- Рабочее колесо, на поверхности которого размещены лопатки.
- Корпус с направляющими поток профилями.
- Уплотнения на валу.
- Входной патрубок, находящийся на оси изделия.
- Выходной патрубок, расположенный у внешней стенки корпуса по касательной к нему.
Устройство центробежного насоса
Кроме перечисленных основных узлов, насос центробежный комплектуется вспомогательными:
- Входные и выходные шланги или трубопроводы.
- Запорный клапан, не дающий жидкости течь в обратном направлении.
- Фильтр.
- Манометр для измерения давления жидкой среды.
- Датчик сухого хода, отключающий насос при отсутствии жидкости в магистрали.
- Краны и вентили для управления напором.
Принцип действия центробежного насоса несложен:
- При вращении рабочего колеса его лопатки захватывают жидкую среду и увлекают ее за собой
- Центробежные силы, возникающие при вращении жидкости, отжимают ее к внешним стенкам корпуса, где создается избыточное давление
- Давление выталкивает жидкую среду в выходной патрубок
- Под действием разрежения, создающегося в центре насоса, очередная порция жидкости всасывается из приемного патрубка.
Принцип работы центробежного насоса
В конструкцию центробежного насоса могут вноситься изменения и дополнения, направленные на повышение его эффективности и приспособление к конкретной перекачиваемой жидкости.
Классификация
Промышленностью выпускается широкий спектр центробежных насосов, которое классифицируется в зависимости от назначения и конструктивных особенностей.
По параметрам потока:
- Высоконапорные установки;
- Агрегаты с большой подачей;
- Насосы для рабочей среды с повышенным уровнем загрязнения;
По типу установки:
- С консольным монтажом;
- Агрегаты с двухсторонним входом;
- Центробежные насосы с двумя и более рабочими колесами (многоступенчатые);
По типу силовой установки:
- С электрическим приводом;
- С приводом от ДВС.
По условиям всасывания:
- С самостоятельным всасыванием рабочей среды;
- С эжекторно-вакуумным всасыванием;
- С электронно-емкостным всасыванием;
По степени автоматизации:
- Автоматические установки;
- Полуавтоматические системы;
По степени мобильности:
- Стационарные агрегаты;
- С креплением на салазки.
Кроме этого, различают погружные и поверхностные модификации агрегата. Погружные устройства нередко используются в качестве фекальных насосов и используются для очистки септиков, сливных ям и т.д. Поверхностные модификации получили широкое распространение в промышленном производстве и бытовой сфере.
Устройство циркуляционного насоса
Чтобы качественно транспортировать любую жидкость и насыщать ее в процессе кинетической энергией, оборудование специально разрабатывалось специалистами на протяжении многих лет. Основных элементов у агрегата два:
- Вращающий диск, который оснащен изогнутыми лопастями, эксперты называют его рабочим колесом.
- Труба особенного исполнения, она имеет своеобразную форму и называется спиральный корпус. Именно в этой детали располагается колесо и жидкость для транспортировки.
Корпус насоса
Деталь имеет форму спирали, которая постепенно меняется в радиусе, если привести наглядный пример, то элемент чем-то похож на раковину улитки. Полость, расположенная внутри, в каждой зоне имеет определенную проходимость.
Перед выходом жидкость проходит через специально продуманный водорез, который выглядит как выступающий клин из металла.
Рабочее колесо
Эксперты различают всего три вида элемента, которые выглядят так:
- Открытый.
- Закрытый.
- Полузкрытый.
Первый вариант исполнения самый простой, лопасти похожи на обычные лезвия открытой формы, они последовательно располагаются на металлической втулке, зачастую конструкция монолитная. Элемент идеально подойдет для оснащения мусорных насосов, где в процессе эксплуатации жидкость поступает грязная, пыльная, с твердыми частицами и примесями.
Полузакрытое колесо можно узнать по расположению лопастей, они будут находиться на задней пластине. Вариант исполнения, где элементы находятся между двух пластин, считается закрытым типом.
Вал и подшипники
Чтобы обеспечить работу любого типа колеса, потребуется вращающийся вал, который должен быть качественно закреплен в корпусе циркуляционного насоса грундфос или другой марки.
Различают всего два вида элемента:
- Консольный.
- Симметричный.
Каждый тип расположения предусматривает наличие подшипников, которые в каждом варианте исполнения будут с одной или двух сторон.
Технология установки центробежных насосов
Остановимся на принципе монтажа центробежных насосов для подачи воды.
Принцип их установки аналогичен другим видам.
- Глубинные агрегаты полностью подсоединятся ко всем коммуникациям, прикрепляется к тросу и помещается непосредственно в водоём. Незабываем накануне смонтировать выключатель поплавкового типа. Сложности в установке глубинных насосов нет, но это трудоёмкая работа, которая занимает немало времени.
- Агрегаты поверхностного типа размещают недалеко от водоёма. Предварительно необходимо побеспокоиться об обустройстве его защиты от неблагоприятных климатических условий. Данный прибор не сможет выдержать резких перепадов температуры, особенно в зимнее время. Аналогично глубинному агрегату, поверхностный насос предварительно монтируют со всеми коммуникациями, а затем к нему подключают шланг с обратным клапаном, второй конец которого погружают в водоём. Затем вручную заполняют камеру, это делается единожды при начале работы, и запускают работу насоса.
Как видим все работы по установке и обслуживанию агрегатов по водоснабжению не сложны. Что касается выбора изделия по принципу его действия и других характеристик, то выбор остаётся за потребителями.
Заключение
Выбирая центробежный насос для решения проблем водоснабжения, владельцу не помешает знать о его устройстве и принципе работы. Многим довольно часто приходится самостоятельно заниматься обслуживанием подобных установок, поэтому знания об особенностях конструкции этого прибора могут быть очень полезны для правильной настройки насоса и ремонта в случае возникновения неприятностей. В первую очередь это касается моделей российского производства, поскольку они имеют несложное устройство, а запчасти для них по карману каждому отечественному потребителю.
Заключение по теме
Центробежные насосы не зря повсеместно используют в разных областях деятельности людей. Свое место они нашли и в быту. К примеру, их используют для подачи воды из скважин или колодцев, устанавливают в системы отопления в качестве циркуляционных установок, их используют для откачки нечистот из колодцев и септиков. То есть, все мы постоянно сталкиваемся с ними, а значит, знаем об их существовании. Правда, не знаем как они работают, и из каких частей состоят. Ведь основное наше соприкосновение – это нажать кнопку, чтобы он заработал.
https://youtube.com/watch?v=Rn-qkLkFS3s
Не забудьте оценить статью:
Вывод: чем отличается динамический и объемный насос?
Ключевым отличием между этими двумя видами насосов считают взаимодействия давления и расхода жидкости. Объемные насосы практически не зависят от давления. В них сохраняется постоянный беспрерывный расход. Даже если напорная линия полностью заполнена, объемный насос будет пытаться протолкнуть туда жидкость. Если насос не сможет совершить подачу жидкости, он просто выйдет из строя. В лучшем случае насос может приостановить работу.
Динамический насос более адаптирован. Он ориентируется на стабильные перепады давления. Если в напорной линии фиксируется большое давление, новый поток жидкости будет меньшим. Динамические насосы не останавливаются в работе, даже если показатели давления уже максимальные. В этом случае перекачиваемая среда проходит через рабочую камеру. При использовании динамического насоса не стоит экономить на двигателе и системе охлаждения.
Объемные насосы преимущественно покупают с целью использования в системах, где потребуется большой перепад давления. Также они подходят для сохранения расхода на фиксированных показателях. Динамические насосы не могут обеспечить большие перепады давления. С уменьшением перепада давления жидкость будет перекачиваться быстрее.
Именно поэтому, выбор насоса начинают с динамических моделей. Если они не подходят по каким-либо причинам, тогда переходят к рассмотрению объемных насосов.
