Делаем простую печь для бани из кирпича своими руками

Процесс изготовления

Возведение кирпичной печки для банных процедур существенно отличается от домашних каминов и печей для приготовления пищи. У домашних конструкций совсем иное предназначение, поэтому складывать печь-каменку нужно учиться с самого начала.

Имея хотя бы начальные навыки строительства, обучение кладке печи для бани из кирпича идет значительно быстрее. Все дело в том, что печь для бани из кирпича предназначена не только для обогрева – в парной требуются повышенные температурные показатели в условиях максимальной влажности.

Из-за этих факторов будет отличаться и конструкция самой печи, и материалы, из которых будет возводиться конструкция.

Вне зависимости от конструктивных особенностей печи, общий порядок кладки банной печи будет примерно одинаковым.

1. Из-за большого веса готовой конструкции, ей требуется основательный фундамент;
2. Затем подготавливаются материалы, которые потребуются для кладки;
3. Выполняется установка противопожарной защиты – экранов из кирпича, чтобы печь не контактировала со стеной бани;
4. Укладывается основание печи (так называемый «нулевой ряд»);
5. Выполняется монтаж дальнейшей кладки с учетом установки печного литься и бака для нагрева воды;
6. Возводится труба дымохода;
7. Производится облицовка печи по желанию.

Перед кладкой кирпичной печи для бани своими руками важно знать некоторые «подводные камни», которые существенно могут повлиять на процесс возведения печи. Важно помнить, что устройство печи – процесс весьма грязный, поэтому лучше застелить пол плотной полиэтиленовой пленкой

Другой момент – фурнитуру для печи нужно покупать заранее, чтобы в процессе кладки не отвлекаться на беготню по магазинам

Важно помнить, что устройство печи – процесс весьма грязный, поэтому лучше застелить пол плотной полиэтиленовой пленкой. Другой момент – фурнитуру для печи нужно покупать заранее, чтобы в процессе кладки не отвлекаться на беготню по магазинам

Внимание! Стоит заранее определиться с местоположением – лучше всего, если печь будет стоять напротив стены, где будут расположены полки.

Помимо кладки, печка в баню из кирпича для бани потребует еще некоторых усилий. В первую очередь, стоит позаботиться о металлических экранах перед печью для повышенной защиты от огня. Также не забудьте о зазорах между кровлей и перекрытиями крыши, куда выводится труба дымохода. Все это нужно для того, чтобы свести риск пожара к минимуму – мусор, попадающий с улицы через трубу, легко может загореться. Как выложить кирпичную трубу в бане, расскажем далее.

Определитесь с материалами будущей печи – ее изготавливают из шамотного огнеупорного кирпича марки Ш5, чтобы избежать разрушения печи и возникновения пожара. Также против огня используют материал с высоким содержанием асбеста.

Для дверей печи используют черные огнеупорные металлы, чаще всего – чугун.

Для крепления литья потребуется асбестосодержащий шнур, который скручивают из трех равных кусков материала.

Использование проволоки считают недопустимым, ведь она не способна выдержать высоких температур. Иногда возможно использование для крепления печной фурнитуры широких стальных пластин.

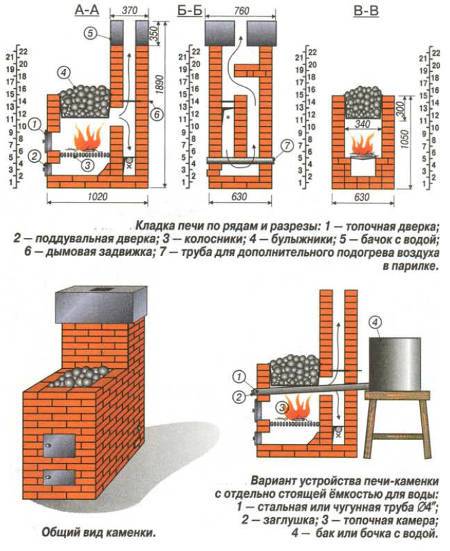

Печь для бани из кирпича своими руками

Фундамент для банной печи

Фундамент заглубляют минимум на 0,5 м. Его габариты в поперечнике должны быть на 1 кирпич больше, чем предполагаемые размеры печи. В дальнейшем выполняются следующие действия:

1. На песчаной подушке обустраивается монолитный плитный фундамент из бетона.
2. После затвердевания его устилают гидроизоляцией и приступают к кладке рядов банной печи. Ровность контролируется строительным уровнем. Нельзя создавать перевязку шамотного и простого кирпича: они расширяются при разной температуре. Тесаные блоки кладутся гладкой стороной внутрь: эта часть конструкции должна быть ровной.
3. Плита, дверки и иные подобные элементы монтируются параллельно с кладкой.
4. Затем оборудуют дымоход. Его минимальная толщина – от половины кирпича. Выводят его хотя бы на 0,5 м от крыши. Труба помещается в корпус из стали, а пространство между ним и кладкой заделывается минватой.

Можно обойтись без финишной отделки – кирпичная печь и без того создает в помещении уют. При желании ее можно покрасить или облицевать плиткой.

Зачем нужен портал для печки в баню

Он выполняет сразу несколько функций:

• Практическая – закрывает места, в которых стены стыкуются с утеплителем топливного канала, препятствуя сквознякам и разрушению кладки.
• Эстетическая – при должной отделке является стильным дизайнерским элементом, визуально украшает выносную топку и интерьер комнаты в целом.
• Защитная – поглощает излишний жар, не давая воздуху в помещении перегреваться, а также предотвращает случайные прикосновения к раскаленным металлическим поверхностям топки.

Получается, что от его наличия зависит как безопасность, так и продолжительность беспроблемного функционирования парной, и даже общий внешний вид помещения.

Особенности современных печей для бани

При создании печи необходимо внимательно подойти к выбору конструкции и разработки чертежей. Конструктивные особенности изделия будут напрямую зависеть от варианта истопки.

Основными вариантами являются:

• По черному – с отсутствием дымохода;
• По серому – с дымоходом, но присутствует необходимость ждать, когда прогорят дрова;
• По белому – в помещении отсутствуют признаки сажи, печь имеет дымоход;
• С плитой – наиболее удачный вариант, в основе лежит бак, плита и банные камки.

При возведении современной печи особое внимание следует уделить выбору бака для воды, камням для топки и дополнительным элементам. Кирпич, в качестве основного строительного материала, позволяет длительное время сохранять тепло и поддерживать нужную температуру в парной.

Выбор бака

Бак для воды выбирают до начала строительных работ. Его объем напрямую зависит от количества людей, одновременно находящихся в парной. Чем больше проходимость помещения, тем больше должен быть бак. В классическом расчете берется 1 литр на человека.

Камни для топки

Важную роль играют в парной камни. К их выбору стоит подойти внимательно. Не подойдут для бани обычные булыжники. Они имеют микротрещины и дополнительные включения, которые оказывают на материал при резких перепадах температур негативное влияние и могут взорваться.

Печники рекомендуют использовать в качестве камней жадеит, талькохлорит или речную кальку. В случае финансовых трудностей допускается применение базальта или вулканита.

Выбор кирпича

Для кладки большинство строителей использует обычный полнотелый красный кирпич.

• Его отличает хорошее поведение при температурных перепадах и длительный срок эксплуатации.
• Красный кирпич наиболее хорошо показал себя при возведении основной конструкции.
• Однако в топке, под действие температуры и влаги, он быстро разрушается.

Для укладки топки используют шамотный материал.

Дополнительные элементы

Дополнительными элементами в конструкции печи для бани являются металлические вставки: двери, колосники, решетки и другие системы. Их приобретают в готовом виде, рекомендуется покупать полноценный комплект. Он содержит все необходимое для возведения конструкции.

Приобретая металлические изделия учитывают размеры.
Важно, чтобы они соответствовали параметрам, указанным в проекте бани.
Если таких в продаже не встречается, то покупают максимально близкие по значению. Размеры подгоняют за счет кирпича.

Кирпичные банные печи: история

Исторический момент тоже важен: понимание того, как развивается русская баня, способно указать на самое существенное в ней.

Вот первые печки складывались просто из камня, даже на раствор его не клали — груда камней над костром, грубо говоря. И трубы не было — дым стелился по всей избе (да, баня прямо в избе делалась, никаких дворовых построек, она же и отапливала) и утекал в окна и двери. До 15 века такие бани были наиболее распространенными на Руси.

Печь для бани из кирпича

Первым нововведением стала все-таки труба, но сделанная из дерева, она часто становилась причиной пожара (причина проста — дерево воспламеняется при температуре меньшей, чем у печных газов на выходе из топки).

Следом изобрели нечто среднее между печью «по-белому» и «по-черному» — для этого над очагом поставили что-то вроде вытяжки (колпак, на вершине которого находилась дымоходная труба). Но и это еще не кирпичная печка.

Революцию же, как и следовало ожидать, совершил Петр I — во-первых, он вывез из Голландии десяток печей вместе с мастерами, во-вторых, запретил в столицах устроение печей, которые топились «по-черному». А в итоге получилось то же самое, что с картошкой — прижилась кирпичная печь, стала как родная.

Надеемся, вы углядели главное — русская баня изначально отапливалась печами периодического действия с проточными каменками, которым не хватало только изоляции камнем очага да трубы дымоходной. А когда пришла кирпичная, то она все эти проблемы разом и решила. Особенности выбора печей для саун представлены в отдельной статье.

Подготовка чертежа

Самый важный этап для возведения качественной печи в бане – это подготовка план-схемы, на которой следует отобразить:

1. Размеры конструкции.
2. Тип выбранной модели.
3. Расположение топки и выход для закладки дров.
4. Расположение и размеры дымохода.
5. Детали отсека для камней.

Все параметры необходимо заранее продумать, а затем перенести на бумагу. Во время работы стоит периодически просматривать чертежи, согласовывая свои действия.

При желании всегда можно воспользоваться услугами профессионального строителя, который оптимально составит чертеж. Перед началом работы также лучше посмотреть несколько видео-уроков, как правильно составлять качественный чертеж.

Банные печи «по-черному» и «по-белому»

В русских банях печи бывают двух типов:

• Без дымохода («По-черному»);
• С дымоходом («По-белому»).

Каждый тип обладает определенными особенностями, которые мы рассмотрим ниже.

Печи «по-черному»

Изначально в русских банях делали только печи «по-черному». Основное их отличие от второго типа – это отсутствие дымохода. Печь прогревала парную перед банными процедурами, после чего огонь тушился, а сама баня тщательно проветривалась.

На фото — печь «по-черному»

Только после этого в парной можно было мыться. В данном типе печи дымовые камни нагреваются в процессе прохождения через них дымовых газов. Температура их разогрева может достигать 1000 градусов по Цельсию, благодаря этому в парной образуется сухой пар.

Обязательным условием использования бани, при топке банных печей без дымохода, является полное сгорание топлива и проветривание угарного газа. Вопреки ожиданиям, печные конструкции «по-черному» не редкость и в наше время. Многие любят такие проекты кирпичных печей для бани потому, что жар и аромат в них особенный, ни с чем несравнимый.

Кроме того, проекты печи из кирпича для бани без дымохода обладают и еще одним достоинством – дым от печи убивает все микроорганизмы. Поэтому в таких банях отсутствует гниль и плесень.

Печи с дымоходом

Современные проекты банных печей из кирпича обладают дымоходами. Поэтому растопить такую каменку можно в процессе мытья, после чего надо лишь изредка подкидывать топливо. Благодаря этому не сложно регулировать температуру в парилке.

Современная вариация с дымоходом

Камни в подобных конструкциях располагаются в металлических ящиках над топочным отделением. При этом температура нагрева достигает 300—350 градусов по Цельсию. Каменная засыпка в таких в банных печах нагревается слабее, а изоляция при этом защищает камни от образования сажи.

Такие конструкции позволяют использовать баню во время топки, пока необходимо получение пара. Кроме того, можно они позволяют использовать любой вид топлива. Для каменной засыпки используют крупный щебень. Поэтому они более удобные в использовании, в результате чего и более популярные.

Создание металлической печи

Главное, что нужно учитывать при создании металлической печи, это базовые характеристики. А так придумать и решить, как сделать печку в бане, можно множество вариантов. Особые усилия и знания для таких работ не нужны.

Идеальным решением станет печь своими руками периодического нагрева для маленькой бани.

Для ее создания нужен стальной лист 5 миллиметровой толщины. Габариты такой конструкции: высота 800 миллиметров с учетом ножек, длина 900 миллиметров, ширина 600 миллиметров. Диаметр дымохода должна быть не меньше 115 миллиметров.

Один из вариантов, как построить печь в бане следующий. По высоте нужно разделить банную печь на три отрезка разной длины. Снизу отмерить узкий отрезок для зольника, где будет расположена и дверка для дополнительного поддувала.

Далее идет топка, между ними кстати стоит установить чугунные колосники на кронштейнах. В верхнем отсеке нужно установить каменку, которая обеспечит отвод использованного топлива. Заднюю часть каменки нужно на одну треть заварить металлическим листом, в центре которого будет врезан дымоход.

Также стоит сделать крышку из тонкого металла, посредством которой будет регулироваться подача пара в парилку и отвод газа в дымоход.

После завершения сварки печки рекомендуется покрыть ее огнеупорным лаком. Камни следует закладывать внутрь уже после того, как агрегат подключат к дымоходу и проведут все процедуры по его установке. Именно по такой методике и делаются самодельные печи для бани из металла.

Ниже видео о том, как самостоятельно сделать печь — от чертежа до готового изделия.

https://youtube.com/watch?v=EkqV8dZr58Erel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• holodine.net
• 6sotok-dom.com
• hotbanya.ru

Как правильно делать кладку печи

Кладка печи проводится в соответствии с разработанной на стадии проекта порядовкой.

Перед укладкой кирпичей на раствор, следует выложить их согласно плану насухо. Начав с одного из углов, следует подобрать кирпичи так, чтобы ширина зазоров между ними не превышала 5 мм.

После завершения сухой выкладки нужно точно определить место крыши для вывода печной трубы отвесом. Это избавит от проблем при изготовлении дымохода.

Укладку каждого ряда нужно заканчивать его проверкой на вертикальность и горизонтальность. Даже минимальные отклонения нужно корректировать.

Если сложить печь с зазорами и отклонениями, то эффективность прогрева и вентиляции может значительно снизиться.

Технология возведения печи для бани своими руками

Не так важно, какой конструкции выбрана кирпичная печь, возводится она всегда в определённом порядке — фундамент, кладка печи, монтаж дымохода. Первым этапом всегда становится заливка фундамента. Первым этапом всегда становится заливка фундамента

Первым этапом всегда становится заливка фундамента.

Лучшим вариантом будет выполнение данной работы заранее, вместе с возведением фундамента самой бани. Заливка фундамента выполняется в следующем порядке:

1. Первоначально следует определиться с местом, где будет расположена банная печь. При выборе площадки для фундамента нужно иметь в виду, что фундамент печи не должен прилегать к основанию бани, а быть расположен на расстоянии от него. Размеры площадки должны соответствовать габаритам основания, указанным в выбранном проекте. Котлован под фундамент роется на глубину около 60 см. Для увеличения устойчивости будущего фундамента к подвижкам грунта, 10-15 см его нижней части следует слегка расширить. Затем расширенная на 5-10 см зона котлована засыпается песком и утрамбовывается.
2. Следующей частью данного этапа будет засыпка щебня. Его слой должен быть засыпан на глубину примерно 10 см и утрамбован. Далее из досок монтируется опалубка, а затем монтируется арматурная сетка, изготовленная из стальных стержней. Сетка должна иметь ячейки размером 15 х 15 см, полученные путем скрепления стержней специальными фиксаторами, либо вязальной проволокой. Сетка должна быть закреплена так, чтобы от нее до стенок и дна котлована был зазор около 5 см. После монтажа армирующей сетки подготавливается бетонный раствор, состоящий из цемента М400, песка, щебня и воды. Котлован аккуратно заполняется раствором так, чтобы его поверхность находилась ниже грунта площадки на 150 мм. Примерно за неделю бетон наберет необходимую прочность.
3. Наступает очередь демонтажа опалубки и засыпки образовавшихся пустот мелким гравием, тщательно утрамбованным. Завершает работу над созданием создание двух гидроизоляционных слоев, выполненных из рубероида, залитого расплавленным битумом. В образованный промежуток между бетонным основанием и поверхностью площадки укладывается стартовый ряд кирпичей.

Возведение фундамента обычно не вызывает затруднений даже у тех, кто не имеет особых навыков строительного мастерства. Выполнить своими руками кладку печи для бани значительно труднее. Чертеж одного из варианта печи для бани из кирпича приведен ниже.

Печные мастера не только без особых проблем выкладывают печи заданной конфигурации, но и способны улучшить ее конструкцию. Владельцы бань, решившие выполнить эту работу самостоятельно, обычно пользуются готовыми схемами, на которых обозначен отдельно каждый ряд будущей печи, указано количество кирпичей и даже место каждого из них.

Остается только точно следовать имеющейся схеме, аккуратно монтировать на предназначенные места колосники, дверцы и задвижки, тщательно закрепляя их.

Внимание! Для обеспечения пожаробезопасности деревянная стена бани не должна прилегать к печи вплотную. Расстояние должно быть не менее 25 см, и заполнено негорючим материалом.

Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру

Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду

Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру. Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

При кладке важно следить за ее вертикальностью и толщиной шва. Горизонтальный кладочный шов должен иметь толщину 0, 5 см, вертикальный не более 0,3 см. Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком

Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен

Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком. Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен.

Убедиться, что печь получилась качественная, можно будет только спустя две недели. Столько времени потребуется, чтобы раствор засох, а печь стала единым целым с дымоходом. Перед тем, как начать полноценно пользоваться печью, следует несколько раз ее протопить в щадящем режиме.

Дополнительно: как обложить железную печь в бане камнем

Тут мы видим два варианта:

• либо вы обкладываете ее кирпичом, а потом сверху кладете декоративную плитку из натурального камня — это одновременно увеличит теплоемкость кожуха, увеличит время нагрева, а также изменит дизайн вашей печки;
• либо же вам стоит приобрести один из готовых каменных кожухов для печей, которые нарезаются в мастерских под любые модели, а также из любого имеющегося камня. Наибольшей популярностью пользуются кожухи из талькомагнезита (талькохлорит мягче, магнезитовый в этом плане лучше) и змеевика. Впрочем, можно подыскать интересные варианты и из других горных пород.

Печки для бани из металла

Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

Чугунные печи для бани

Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано .

Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

Дровяные печи для бани не требуют каких-то специальных устройств в топке, если используются не очень часто. А вот для угля металлическая топка не подойдёт – её нужно футеровать огнеупорным кирпичом.

Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

Стальные печи для бани

Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

Посредственное качество сварки – главный дефект, которым могут обладать металлические печи. Своими руками редко кто сможет выполнить сварку нормально, желательно обратиться к специалисту подходящей квалификации.

Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

Печь-каменка из кирпича: как понизить теплопотери

Один из способов снижения теплопотерь при устройстве кирпичной печки заключается в закладке шанцевых каналов в самом низу печи, на уровне поддувала.

Шанцы — это глухие каналы, чье основное предназначение заключается в уменьшении контакта низа печи с полом и подвалом. Воздух внутри шанцев выступает в качестве термоизолятора.

Помимо этого с помощью шанцевых каналов можно улучшить конвекцию воздуха в проблемном месте — низе печки. Забирая часть тепла у кирпичного массива, каналы отдают его помещению. При этом не происходит лишней аккумуляции тепла в глубине печки.

На заметку! Повысить конвекцию можно не только с помощью шанцев, но и с помощью толстой чугунной трубы, проложенной внутри печки — ничем не заполненная труба будет нагреваться и греть воздух, выступая в роли калорифера. Ее концы образуют отверстия с двух сторон печи, а сама она проходит через топку.

Шаг 2 – Делаем фундамент и выкладываем основание печи

Любая печь в баню из кирпча, должна быть установлена на прочный фундамент, раньше подобные конструкции ставили на кремлевую часть сосны (нижняя часть над корнем). Она очень витая, просмоленная и погруженная в землю могла выстоять несколько десятилетий.

Пример тому «КИЖИ». Сегодня все печи ставят на бетонную подушку, залитой и армированной по типичной схеме. Бетон готовится из расчета 1:3:1

цемент: гравий: песок

Подушка армируется арматурным прутком диаметром не менее 12 мм, укладывается по принципу квадрата со стороной 10 см. Толщина подушки не менее 30 см.

Углубляем основание подушки, не менее чем на 30 см. Вес печи почти три с половиной тонны, и поэтому ее нужно надежно зафиксировать.

Делаем опалубку, лучше всего из обрезной кровельной доски, размером один на один метр. Опалубку в яме Делаем на всю глубину прокапывания. Доски опалубки можно в дальнейшем не убирать.

Фундаментные, печные работы – это очень грязный процесс, поэтому укройте пол в бане полиэтиленовой пленкой. Лучше это сделать армированной, она точно выдержит до конца строительных работ и защитит пол от печной грязи.

Чтобы бревна простенка на месте пропила не «гуляли» стягиваем их с помощью вертикальных досок обмотанных для теплоизоляции базальт-картоном.

Выкладывать печь в бане из кирпича начинаем с основвания. Первый ряд укладываем на простеночный фундамент и стыкуем его с основным.

Укладка фундамента

Ширина печи 75 см (три кирпича), а пропила примерно 100 см, поэтому кладку будет вести легко и в дальнейшем печь будет безопасна для деревянной бани.

Основная задача основания печи вывести ровность площадки для строительства печи., поэтому все неровности «выгоняем» раствором и немного помогаем, щебеня толстые швы кладки.

Выкладываем основание, выравнивая его раствором.

Толстые швы приходится щебенить сколами кирпича, они лежат справа на фото.
