Система отопления ленинградка. однотрубное решение для дома

Способы модернизации стандартной системы

Дополнений к отопительной системе есть очень много. Так, вы сможете установить радиаторные регуляторы, термостаты, вентили и клапаны. Все это позволит значительно улучшить уровень отопления в вашем доме.

Так, вы сможете контролировать рабочие температуры и экономить расход тепловой энергии. Например, в доме есть комната, где никто не проживает и не проводит время, ее можно будет отключить, или снизить температуру прогрева. Также вы сможете выделить помещения, где нужен более интенсивный обогрев (детская, угловые комнаты и т.д.).

Очень полезным дополнением являются и краны на байпасах. Такой элемент дает возможность делать замену деталей или проводить ремонтные работы без полного отключения отопительной системы.

Контролировать работу каждой батареи по отдельности и обеспечить лучшее продвижение жидкости теплоносителя поможет циркуляционный насос и вентили на радиаторах. Это также позволит снять отдельную часть системы и провести ее ремонт без отключения отопления полностью. Такая модернизация позволит обустроить однотрубную систему с возможностью контроля теплоносителя. Правда, все это скажется и на общей стоимости отопительной системы.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Виды отопительной системы Ленинградка по типу циркуляции

Прежде чем приступить к разбору схем, надо остановиться на циркуляции. Как и у большинства других видов отопления, для Ленинградки приемлемо самотечное и принудительное движение теплоносителя. Во втором варианте схема усложняется установкой насоса.

Отопление Ленинградка с принудительной циркуляцией

При вертикальном способе разводки в многоэтажном здании отопление оснащают циркуляционным насосом. Необходимость узла возникает и в горизонтальной разводке, если длина контура больше 30 м. Благодаря работе насоса, теплоноситель лучше проходит через все батареи.

Система открытого типа с принудительной циркуляцией предусматривает установку расширительного бака

Важно знать, что схема отопления Ленинградка с насосом бывает открытого и закрытого типа. В первом случае от самотечной системы она отличается только наличием циркуляционного узла

В верхней точке аналогично устанавливают расширительный бак. Однако если самотечная система способна работать только с соблюдением уклона труб, то для отопления открытого типа с принудительной циркуляцией это требование необязательное. Теплоноситель будет двигаться по контуру за счет работы насоса.

Схема закрытого типа с принудительной циркуляцией требует установки гидроаккумулятора

Отличием закрытой системы является наличие гидроаккумулятора. Узел устанавливают в нижней точке для компенсации давления. В верхней точке вместо расширительного бака располагают воздухоотводчики. Отопление с принудительной транспортировкой теплоносителя работает под давлением, обычно 1,5 атмосфер.

Отопление Ленинградка с естественной циркуляцией

Самотечная система считается самой простой и приемлемой для частного дома. Теплоноситель циркулирует за счет выдержанного уклона труб. Выход трубопровода от котла идет на подъем, а обратка от последнего на кольце отопительного прибора опускается.

Для самотечной системы важно соблюдать уклон трубопровода

Отопление с естественным движением теплоносителя бывает только открытого типа. Ленинградку в верхней точке оснащают расширительным баком. Узел компенсирует количество теплоносителя в контуре, стравливает воздух.

Чтобы добиться естественной циркуляции, котел ставят ниже уровня отопительных приборов. Для этого в частном доме организовывают приямок или подвальное помещение. Контур собирают из трубы большего диаметра, чем этого требует отопление с насосным оборудованием. Если заузить сечение трубопровода, теплоноситель медленнее будет проходить. Снизится эффективность отопления.

Для двухэтажного здания самотечный вариант плохо подходит. Батареи хорошо прогреются только на втором этаже, а на первом они будут холоднее. Проблему решают установкой байпасов и балансировочной арматуры, но эффект несущественный. Лучший результат показывает монтаж на первом этаже длинных радиаторов с увеличенным количеством секций.

Важно! Ленинградку с естественной циркуляцией не устанавливают в доме с мансардной крышей. Во-первых, невозможно правильно расположить трубу

Во-вторых, из-за отсутствия чердака негде располагать расширительный бак.

Тонкости подключения радиаторов

Как правило, батареи в частном доме устанавливаются под каждым окном. Их размер по вертикали подбирается исходя из высоты подоконника — для низких 300 мм, для стандартных 500 мм.

Как подключать радиаторы

Батареи могут подключаться к трубопроводу двумя способами — последовательно или параллельно. В первом случае теплоноситель движется от первого до последнего радиатора по одной трубе, во втором — перед каждым прибором поток разделяется, часть горячей воды течет дальше, что позволяет более равномерно распределить тепло по всем отопительным приборам.

Схема системы отопления ленинградка с последовательным подключением радиаторов:

Ленинградка с параллельным подключением:

Последовательное подключение максимально экономично в устройстве, но неудобно по 3 причинам:

  • Необходимость сливать всю воду из системы при ремонте даже 1 батареи. В теплый сезон это не так критично, а зимой, когда по статистике чаще всего происходят неполадки, можно остаться без отопления.
  • Большая разница между температурами первого и последнего радиатора.
  • Невозможность регулировать теплоотдачу батарей.

Параллельное подключение почти лишено этих недостатков. Хотя разница между температурой теплоносителя в начале и в конце пути все же остается, она уже более сглаженная. Снижается нагрузка на котел, он дольше служит. Чтобы можно было снять радиатор, дополнительно по обе его стороны устанавливаются шаровые краны. При ремонте их перекрывают, а байпас (перемычка) сохраняет полноценную работу остальной системы.

Шаровые краны обеспечивают включение и выключение воды, их не рекомендуется использовать для регулировки. Внутри корпуса находится металлическая полусфера, которая в горячей среде может прикипеть к стенкам вентиля. В таком полуоткрытом состоянии кран уже не сможет нормально функционировать.

Какая обвязка лучше

В ленинградской системе возможны следующие варианты подключения радиатора к трубопроводу:

  • Диагональное. Теплоноситель подается в верхнюю точку батареи, а затем, пройдя по внутренним каналам, выходит из нижней. Преимущества — более равномерный разогрев и высокий КПД, недостатки — возможное оседание ила в одном из углов и необходимость промывки.
  • Нижнее (седельное). В этом случае верхняя часть радиатора нагревается слабее, но внутренний коллектор за счет постоянного потока теплоносителя остается чистым. КПД нижнего подключения немного меньше, чем у диагонального.
  • Боковое. Такой вариант наиболее логичный, если батарея расположена близко к стояку. Но разогрев будет неравномерный, температура максимальна рядом с точкой подачи.
  • Верхнее. Подключение к магистрали этим способом производится редко, поскольку обычная стандартная батарея работать не будет. Необходимо внести в конструкцию радиатора некоторые изменения, а именно установить заглушку внутри верхнего коллектора.

Вывод напрашивается сам собой: в ленинградской системе радиаторы желательно подключать параллельно, с диагональной или нижней обвязкой. Это обеспечит более равномерный прогрев контура без излишней нагрузки на котел.

Вариант и схема 3

По сути, этот вариант «Ленинградки» не имеет существенных отличий, кроме ответвления от основного контура. Из-за различной длины контуров, отличается количество секций в теплообменниках, для чего требуется дополнительная балансировка в процессе эксплуатации. Для этой цели в системе водяного отопления Ленинградка устанавливают балансировочный вентиль, который равномерно распределяет тепло по всем контурам.

Для нормального функционирования такой системы необходимо расположить балансировочный кран на обратной трубе дополнительного контура, непосредственно в обратную трубу врезать перед насосом для принудительной циркуляции теплоносителя.

Вариант 4

Предыдущие варианты считаются устаревшими, поэтому используют их очень редко. Модернизация привела к появлению усовершенствованных систем отопления. Сейчас в систему отопления Ленинградка с полипропилена монтируют радиаторы с запорными вентилями и обязательной перемычкой – байпасом.

Такая система имеет несколько преимуществ:

  • Наличие запорной арматуры позволяет проводить ремонт или замену одного радиатора без ущерба для работы всей системы. При этом теплоноситель в системе отопления Ленинградка с насосом также циркулирует без остановки.
  • С помощью вентилей на входе можно регулировать подачу тепла и контролировать степень нагрева радиаторов.
  • Появляется возможность отключения от общей системы радиаторов, которые находятся в неиспользуемых помещениях. При этом магистральный проход через них остается неизменным.

Вариант 5

Монтаж дополнительных вентилей для регулировки параметров системы на байпас дает более широкие возможности каждому участку. Этим действиям есть свое объяснение. Чтобы система работала безупречно, необходимо правильно подобрать диаметр байпаса. Для этого требуется провести ряд сложных расчетов, которые под силу только человеку, разбирающемуся в законах физики и теплотехники. Чтобы рабочая среда проходила через радиатор, нарушив законы гравитации, нужна регулировка просвета на байпасе. Решить эту проблему можно, установив дополнительный вентиль.

Однако далеко не все пользуются этим методом, так как для нормального функционирования системы требуется приобретение дополнительных комплектующих деталей, и монтажные работы предполагают лишние материальные затраты. Однако все затраты довольно быстро окупаются за счет повышения эффективности работы системы.

Вариант 6

Следующий вариант предполагает монтаж герметичного контура и мембранного расширительного бака. Это становится альтернативой системы «Ленинградка» открытого типа.

Система закрытого типа имеет такую же схему разводки, что и предыдущие варианты. На трубе обратной подачи устанавливается расширительный бачок мембранного типа, с помощью которого в системе поддерживается уровень избыточного давления.

Монтаж системы закрытого типа имеет свою особенность: требуется обязательная установка «группы безопасности». Блок состоит из трех обязательных элементов:

  • Манометр, позволяющий визуально контролировать давление в системе.
  • Предохранительный клапан, который настроен на максимальное давление.
  • Устройство для отведения воздуха, работающее в автоматическом режиме.

«Ленинградка» — знакомство

Однотрубные отопительные системы бывают разной конфигурации, «ленинградка» — это одна из разновидностей таких систем. Для начала отметим, что в любой однотрубной схеме отопительные приборы присоединяются к единственному разводящему коллектору обеими подводками. То есть, магистраль служит одновременно подающим и обратным трубопроводом.

Теплоноситель движется по замкнутому в кольцо коллектору, по дороге снабжая теплом радиаторы и одновременно отбирая из них остывшую воду. Отличие «ленинградки» от других разновидностей состоит в том, что это горизонтальная система с нижней разводкой и разносторонним подключением отопительных приборов. Ниже показана схема ленинградской системы отопления в традиционном исполнении:

Как видите, часть теплоносителя после прохождения через первый радиатор остывает и смешивается с идущей по коллектору горячей водой, снижая ее температуру. Вследствие чего во вторую батарею поступит меньше тепла, и чтобы получить расчетную теплоотдачу, ее размер надо увеличить. С тем чтобы распределять тепло по радиаторам как можно равномернее, подающая магистраль должна иметь диаметр как минимум в 2 раза больше, чем у подводок. Например, батарея подключается трубами DN10, а магистраль – DN20 (обозначение DN – это диаметр внутреннего прохода трубы).

Особенности ленинградки

Однотрубная система, или ленинградка система отопления, являет собой замкнутый круг, состоящий из специального нагревательного котла и кольца из отопительных труб. К такому кольцу можно подключать любое количество регистров или батарей – и оно будет работать просто идеально. При этом особенно важным для проектировщиков являлось то, что монтаж отопительной системы такого типа максимально прост. Для более эстетичного вида труба располагалась у самого пола.

Составные части «ленинградки» с принудительной циркуляцией

Довольно часто однотрубную систему отопления называют ленинградской, поскольку она впервые была смонтирована именно в этом городе. Ленинградка система отопления (соседнее фото) показывает, что это довольно практичное и удобное решение, которое, впрочем, имеет один, довольно серьезный недостаток. Водяное отопление ленинградка не подходит для установки в одноэтажных домах. Точнее, установить ее можно, однако полноценной работы можно добиться только путем дополнения ее специальным разгонным коллектором.

Однако разгонный коллектор, в свою очередь, невозможно установить в домах, высота потолков которых не достигает 2,2 метра. Дело в том, что он помешает установке расширительного бака и делает невозможным его подключение к расходному баку системы водоснабжения (имеется ввиду автономная система).

Разгонный коллектор в системе отопления

При монтаже отопительной системы разгонный коллектор – крайне важный элемент. Он необходим для повышения скорости перемещения теплоносителя (в данном случае – вода в трубах). Кроме того, использование коллектора значительно снижает уровень шума, возникающего при работе системы. Однако следует учитывать, что для достижения максимального эффекта коллектор должен быть установлен в наивысшей точке, которую только допускает архитектура строения.

Основным отличием однотрубной системы отопления является то, что в ней отсутствует труба, по которой осуществляется отток «отработанной» воды. Однако нередко встречается условное разделение однотрубного отопления ленинградки на трубу подачи и трубу обратки. В таком случае, трубой подачи выступает первая половина магистральной трубы. А вот вторая ее часть и называется трубой обратки.

Подключение батарей отопления в «ленинградке»

Отопление ленинградка (видео ниже) покажет, что такая система нередко является небольшим элементом двухтрубной. Помимо этого, ленинградская система прекрасно подходит для отопления домов и строений различной архитектурной сложности. При этом ее весомое достоинство – возможность прокладывания отопительных труб под уровнем пола. Однако если вы решили монтировать трубу в пол, следует надлежащим образом позаботиться о теплоизолирующих материалах. Они необходимы, дабы максимально снизить уровень потери тепла. Помимо этого, посредством теплоизоляции необходимо исключить нагревание подпола.

Основные минусы «ленинградки»

Специалисты полагают, что достоинства ленинградской схемы отопления весьма призрачны. Система проста в монтаже, но у мастера обязательно появятся сложности при демонтаже. Дешевизной такая схема способна похвастать лишь тогда, когда сборка осуществляется с использованием определенных материалов, которые устраивают далеко не всех.

Важный недостаток выражен еще и в том, что регулировать теплоотдачу радиатора с помощью термостатических вентилей проблематично. Это следствие проистекает из принципа работы. Если же такие вентили установить, то схема может работать вразнобой. Стоит первой батарее нагреть помещение до нужной температуры, а клапану перекрыть подачу воды, как его основной объем устремится ко второму радиатору, термостат которого начнется срабатывать. Такая схема работы будет действовать до самого последнего прибора, а при охлаждении процесс повторится, однако он будет обратным.

Если всё рассчитать правильно, то система будет греть более или менее равномерно, в противном случае последние радиаторы и вовсе не нагреются. Рассматривая минусы ленинградской системы отопления, стоит отметить ещё и то, что она будет работать надежно с принудительной циркуляцией, если насос был задуман в качестве части централизованной сети. При необходимости использования энергозависимой системы без насоса «ленинградка» не может стать хорошим вариантом. Для получения интенсивной теплоотдачи с естественной циркуляцией рекомендуется использовать вертикальную однотрубную или двухтрубную систему.

Монтаж обогревательной конструкции «Ленинградка»

Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.

К основным элементам «ленинградки» относятся следующие:

  • котел для нагрева теплоносителя;
  • металлический или полипропиленовый трубопровод;
  • радиаторы (батареи);
  • расширительный бак или бачок с клапаном (для открытой системы);
  • тройники;
  • насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
  • шаровые краны;
  • байпасы с игольчатым клапаном.

Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

Какой лучше выбрать материал для трубопровода?

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.

Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.

Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме. Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм

Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

Соединение радиаторов и труб

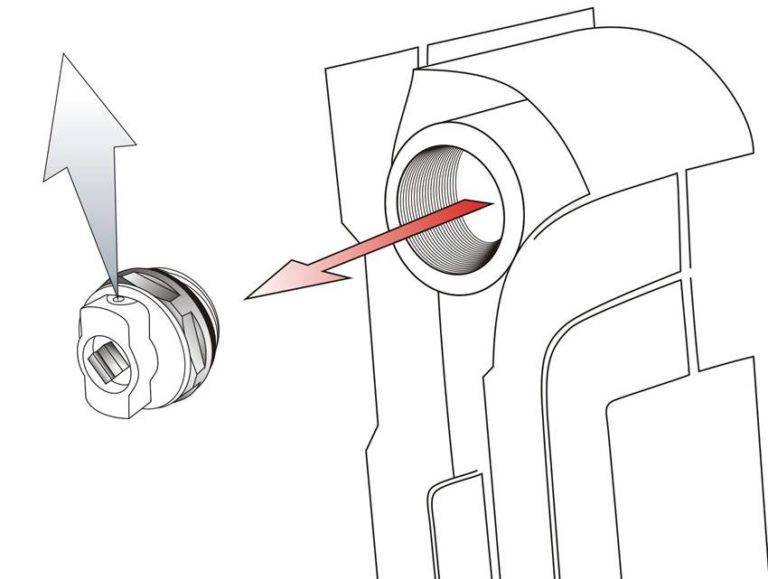

Установка крана Маевского.

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.

Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.

Запуск отопительной конструкции

Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.

После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.

Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.
